CM-S100w

색채 관리 소프트웨어

CM-S100w (SpetraMagic NX) 프로그램 다운로드

특 징
  • 색채 관리 소프트웨어 CM-S100w 'SpectraMagic NX'는 분광측색계 및 색채색차계를 PC에 접속하여 조작 · 제어할 수 있고, 다채로운 기능 및 표시가 가능한 색채 관리 소프트웨어입니다.
    네비게이션 창의 표시 등 조작하기 쉽도록 도와 줍니다. 기본 기능에 충실한 'Basic판'과 인덱스 등의 기능이 풍부한 'Professional판'이 있습니다.
O S
  • Windows® 7 Professional 32bit, 64bit, Windows® 8.1 Pro 32bit, 64bit, Windows® 10 Pro 32bit, 64bit
    * 정품프로그램 별도 옵션 구매
    * 다운로드 파일은 30일 Trial Version
색 채 관 리
소 프 트 웨 어

CM-S100w

자유로운 평가식의 설정부터 리포트에 이르기까지 종합적인 사용 편의성 추구

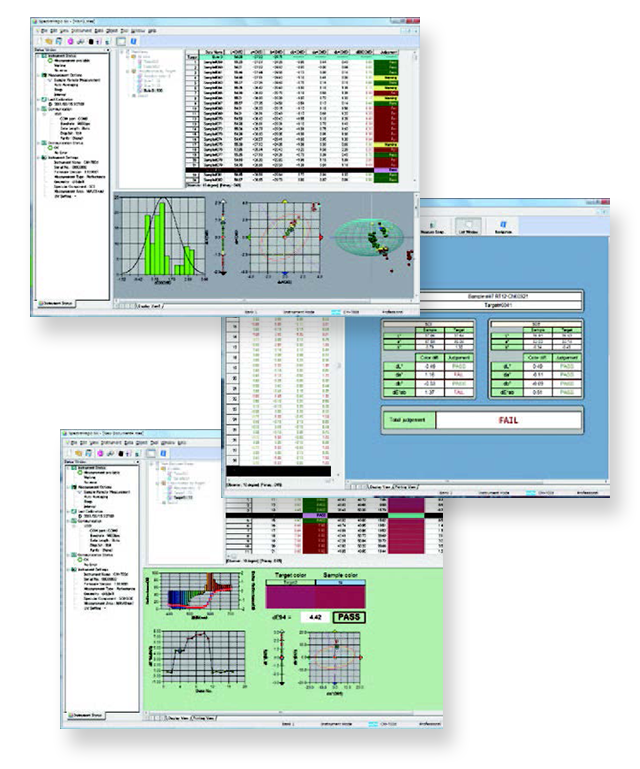

용도에 맞는 화면을 자유롭게 설정 · 저장이 가능

색채 관리는 제품 개발이나 설계를 위한 색 분석, 합불 판정의 검사 공정, 통계에 의한 공정 관리 등 다양한 분야 및 용도에서 이루어지고 있습니다. SpectraMagic® NX는 데이터 리스트, 분광 그래프, 색차 그래프(2D, 3D), OK/NG 표시 등의 오브젝트를 용도에 맞게 배치 · 편집하여 자유로운 표시 화면을 작성할 수 있습니다. 작성된 화면은 템플릿으로 저장할 수 있습니다. 인스톨 시에 여러 종류의 기본 템플릿이 설치되므로, 화면을 작성할 때 참고하실 수 있습니다. 또한 자주 사용하는 기능을 버튼으로 만들어 툴바에 등록하거나 단축 키에 할당할 수도 있으므로, 일반적인 작업 효율이 향상됩니다.

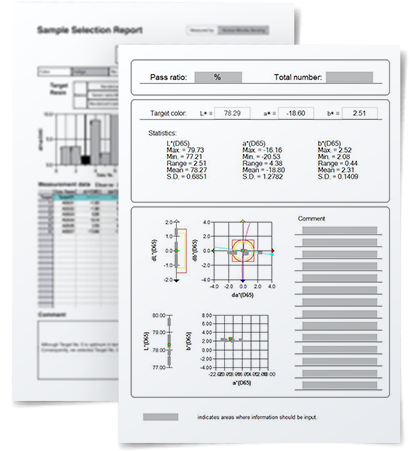

다양한 인쇄 기능

인쇄용 화면도 표시 화면과 마찬가지로 오브젝트를 자유롭게 배치 · 편집하고, 임의의 포맷을 작성할 수도 있으므로, 보고서를 보기 쉽게 작성하거나 출하 전표 등을 기입할 때도 도움이 됩니다. 복수 데이터를 1장에 인쇄할 수 있습니다.

조작 순서 안내와 색에 관한 자세한 설명

네비게이션 창의 지시에 따라 네비게이션 창 내의 버튼을 조작함으로써, 각종 설정 및 교정 작업 등의 조작이 간단하게 완료됩니다. 색에 대한 기초 지식 및 전문 용어 등이 일러스트로 알기 쉽게 해설한 'Color Communication'의 데이터가 링크되어 있으므로, 필요에 따라 색에 관한 자세한 설명을 열람할 수 있습니다.

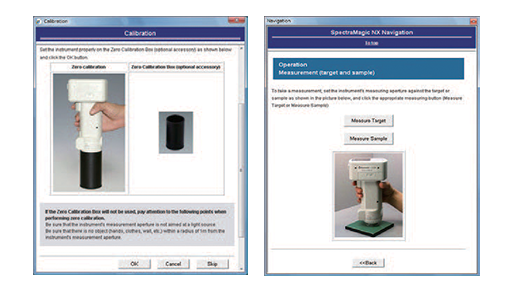

  • 네비게이션 창

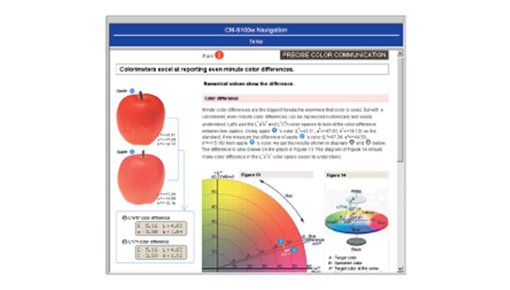

  • Color Communication 지원

자유로운 평가식의 설정부터 리포트에 이르기까지 종합적인 사용 편의성을 추구

ΔE*94 나 ΔE*00 등 새로운 색차식을 비롯해 다양한 업계에서 사용되고 있는 표색계나 색차식, 독자적인 색 평가를 위한 평가식을 자유롭게 설정할 수 있는 유저 인덱스 등 다양한 요구에 대응하고 있습니다. 측정 데이터를 일람 표시하는 리스트 표시 데이터나 배치한 분광 그래프나 색차 그래프 등의 오브젝트는 그대로 Excel 등 다른 소프트웨어에 복사/붙여넣기 할 수 있어 데이터 관리가 용이합니다. 또한 인쇄용 화면도 표시 화면과 마찬가지로 오브젝트를 자유롭게 배치 · 편집, 임의의 포맷을 작성할 수도 있어 보고서를 깔끔하게 작성하는데 도움이 됩니다.

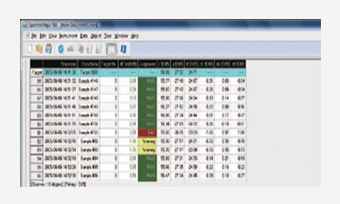

  • 리스트 표시

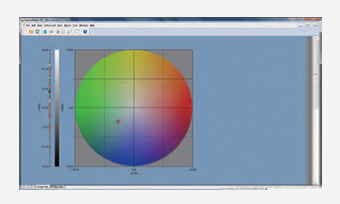

    색차 그래프 오브젝트

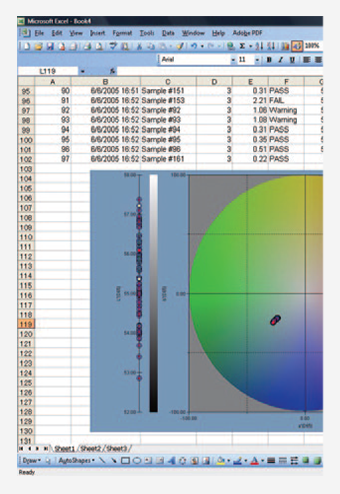

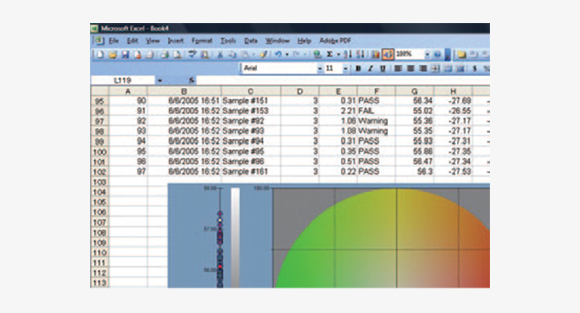

  • Excel에 붙여넣기

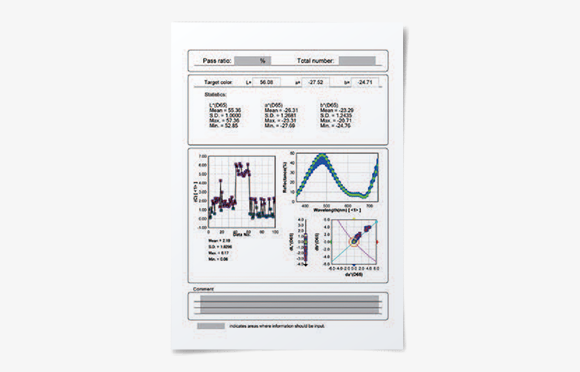

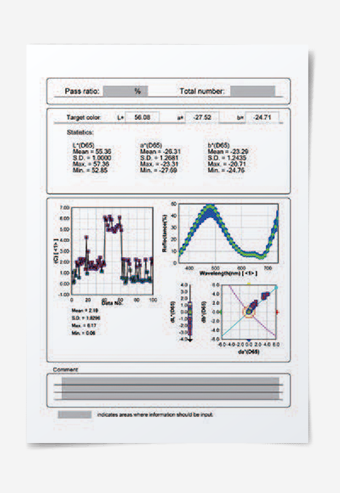

  • 인쇄화면

Professional판의 특징

고도의 QC 어플리케이션을 제공

기준색 데이터는 마스터 기준색(1차 기준) 1데이터에 대해 복수의 워킹 기준색(상용 2차 기준)을 비교 할 수 있습니다.
예를 들면, 상용 기준색과의 색차와 동시에 마스터 기준색과의 색차를 확인하거나 각 부분 기준색과의 차이를 비교하여 제품 전체의 색차를 부분 별로 관리하는 고도의 QC 어플리케이션을 실현할 수 있습니다.

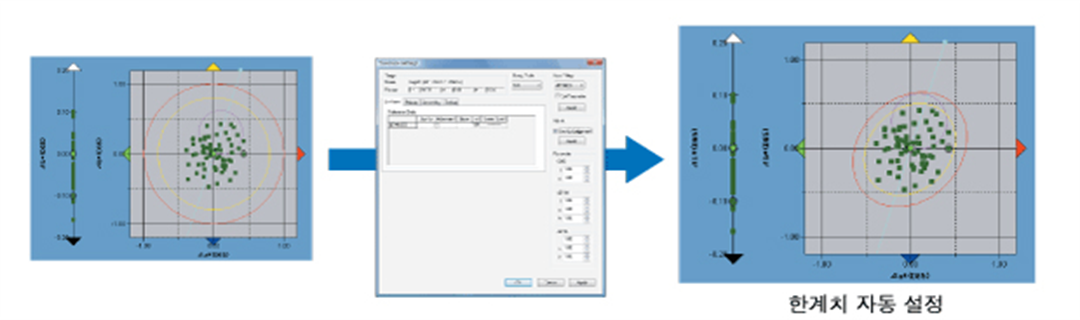

복수의 합격 샘플 측정 데이터를 토대로 최소 한계값을 자동 설정할 수 있습니다. 한계값 자동 설정은 목시 평가에 가깝다는 이유로 채택하는 기업이나 단체가 증가하는 CMC(l:c), ΔE*94, ΔE00의 3가지 색차식으로 설정하여 합불 판정이 가능합니다.
Basic판에서는 Professional판의 이 기능을 사용하여 설정한 한계값을 토대로 합불 판정이 가능합니다.

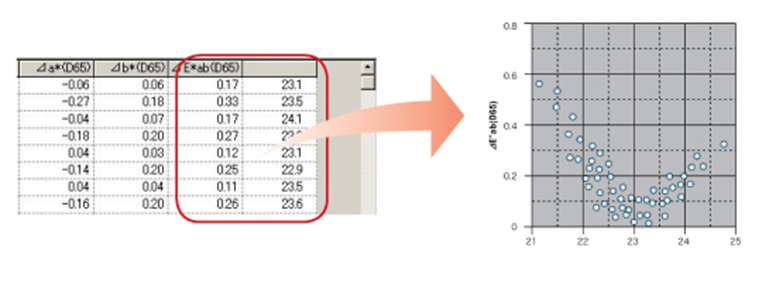

측정 데이터에 각종 정보 부가 가능

측정 데이터에 임의의 각종 항목을 10항목까지 설정하여 입력할 수 있기 때문에 데이터 정리나 분류, 검색이 편리합니다.
추가한 항목을 그래프로 확인할 수도 있습니다. 기종명, 품명, 품번, 코드 No., 이름, 오더 No., 컬러 No., 제조 로트 No., 거래처명, 제품명, 목시 판정란(합불 판정 입력), 온도, 습도 등

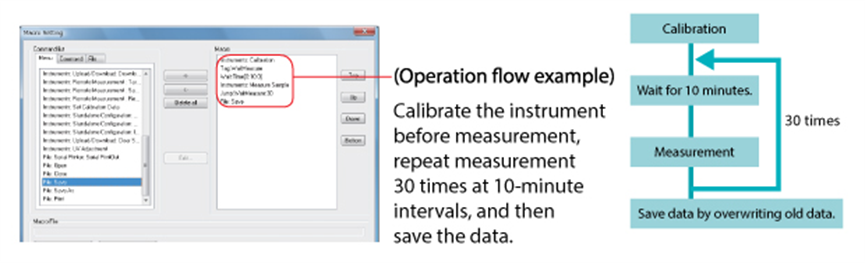

매크로 기능에 의한 작업의 자동화

일상 작업 순서를 메뉴 화면에서의 간편한 등록으로 작업 순서를 자동화할 수 있으므로, 작업 시간의 단축 및 작업 실수 방지에 유익합니다.

검색 기능

검색 기능을 사용하면 방대한 측정 데이터 그룹 내에서 조건을 만족하는 데이터를 순식간에 검색해 줍니다.
SCI/SCE 동시 측정하는 경우에도 SCI별, SCE별 데이터 리스트를 표시할 수 있습니다.

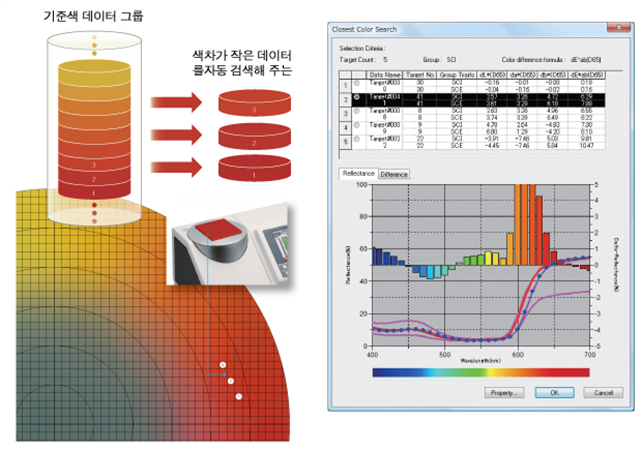

CCS(Closest Color Search) 기능

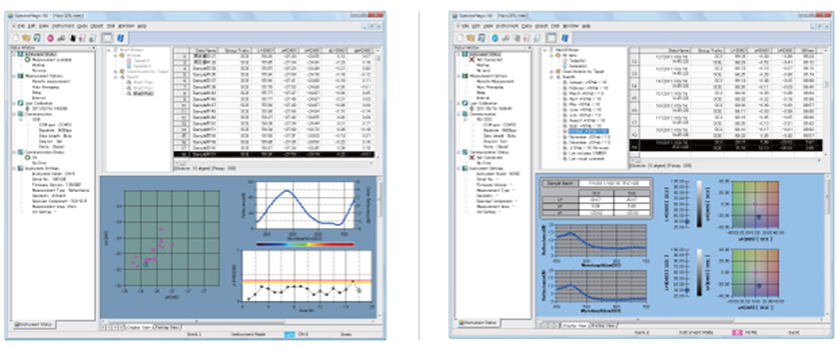

CCS(Closest Color Search) 기능이란, 측정한 데이터에 대해 색차가 작은 데이터를 기준색 데이터 그룹 안에서 임의의 수만큼 자동 검색해 주는 기능입니다.
검색된 데이터는 리스트뿐 아니라 분광 그래프나 ΔL*a*b*그래프로 알기 쉽게 색차를 표시할 수 있습니다.

제어 대상

측정기 CM-3700A, CM-3700d, CM-3600A, CM-3610A, CM-3600d, CM-3610d, CM-3630, CM-3500d, CM-700d/600d, CM-2600d/2500d/2500c, CM-512m3A, CM-512m3, CM-5, CR-5, CR-400/410, DP-400, FD-7/5

사용 환경 조건

OS Windows® Vista Business 32bit, 64bit, Windows® 7 Professional 32bit, 64bit, Windows® 8 Pro 32bit, 64bit, Windows® 8.1 Pro 32bit, 64bit
CPU Pentium® III 600 MHz 상당 이상(권장)
메모리 128MB 이상(256MB 이상을 권장)
하드 디스크 450MB 이상의 여유 공간이 필요 (그 가운데 시스템 드라이브에 400MB 이상의 여유 공간이 필요)
디스플레이 1024×768 이상/16비트 컬러 이상의 표시가 가능한 디스플레이
기타 DVD-ROM 드라이브(설치 시 필요), USB 포트(프로텍트 키 장착용으로 필요),
USB 포트 또는 시리얼 포트(측정기 접속용으로 필요, Bluetooth® 어댑터를 경유하여 Bluetooth®를 접속하는 경우
Bluetooth® 어댑터 장착용으로 필요), Internet Explorer Ver. 5.01 이상이 인스톨되어 있을 것

사양

표색계 L*a*b*, L*C*h, Lab99, LCh99, XYZ, Hunter Lab, Yxy, L*u'v', L*u*v*, C먼셀, D65 먼셀 및 각 색차(먼셀은 제외)
표색치 MI, WI(CIE1982, ASTM E313-73, Hunter), YI(ASTM D1925-70, ASTM E313-73), WB(ASTM E313-73), Opacity(ISO 2471, TAPPI T425 89% 백색판), Haze(ASTM D1003-97) ※, 8° Gloss값 (CM-3600A, CM-3610A, CM-5, CM-3600d, CM-700d/600d, CM-2600d/2500d 한정), 임의식 및 각 차, Gray Scale(ISO 105.A05), Gray Scale Tating(ISO 105.A05), K/S Strength(Appearent(ΔE*ab,ΔL*,ΔC*,ΔH*,Δa*,Δb*), Maximum Absorption, Total Waverength, User Waverength) 이하 CM-5 연결시만 Gardner, lodine Color Number, Hazen/APHA, European Pharmacopoeia, US Pharmacopeia) ※사용하는 측정기에 따라서는 조명 · 수광 광학계가 헤이즈(ASTM D1003-97)의 정의와 완전히 일치하지 않는 경우가 있습니다만 상대치로서 이용하는 한에서는 문제 없습니다.
인덱스
※Professional판 한정 사양
WI(ASTM E313-96, BERGER, TAUBE, STENSBY, Ganz), Tint(CIE1982, ASTM E313-96, Ganz), YI(ASTM E313-96, DIN6167), 염색도(ISO 105.A06), Brightness(TAPPI T452, ISO 2470), Density(Status A, Status T), 주파장, 자극 순도, RXRYRZ, 555, Strength(삼자극치, Pseudo 삼자극치), Stain Test(ISO 105.A04E), Stain Test Rating(ISO 105.A04E), NC#, NC# Grade, Ns, Ns Grade, Signal Color Index
색차식 ΔE*ab(CIE 1976), ΔE00(CIE DE2000) 및 명도 · 채도 · 색상의 각 성분, ΔE99(DIN 99), ΔE*94(CIE 1994) 및 명도 · 채도 · 색상의 각 성분, ΔE(Hunter), CMC(l:c) 및 명도 · 채도 · 색상의 각 성분, ΔEc(degree)(DIN 6175-2), ΔEp(degree)(DIN 6175-2)
색차식
※Professional판 한정 사양
FMC-2, NBS 100, NBS 200
시야 2°, 10°
광원 A, C, D50, D55, D65, D75, F2, F6, F7, F8, F10, F11, F12, U50, ID50, ID65
광원
※Professional판 한정 사양
임의 광원 1~3
그래프 광반사율(투과율) · K/S · 흡광도 및 각 차, L*a*b* 절대치, ΔL*a*b*(2D/3D 색차 분포, MI), Hunter Lab 절대치, Hunter ΔLab, xy색도도, 각 표색계 및 색차식 동향 그래프, 히스토그램, Pseude 컬러
화상 표시 측정값과 화상 데이터(JPEG 또는 BMP 형식의 화상)가 관련성과 표시
측정기의 제어 【측정/교정】
자동 평균 측정:2~999회 수동 평균 측정:임의 회수(측정 시에 선택한 표색계의 표준 편차, 평균치를 표시) 리모트 측정(CM-3000 시리즈 제외)
【측정기의 각종 설정】
측정기에 기록된 데이터 읽어들이기(CM-3000 시리즈 제외)측정기 내 데이터의 일람 표시 기능 (CM-3000 시리즈 제외)
기준색 복수 등록(기준색 자동 선택), 표색계 지정에 의한 색값 수동 입력 등록
기준색 측정기에 대한 기록(CM-3000 시리즈 제외)
데이터 리스트 기준색/측정색 데이터의 일람 표시, 편집(삭제, 분류, 평균화, 복사 & 붙여넣기, 검색, 파일의 결합),
JPEG 화상과의 관련성, 통계치/합격율 등의 표시
데이터 리스트
※Professional판 한정 사양
목시 판정 결과의 쓰기 기능, 데이터 부가 정보의 입력/일람 표시 기능
외부 입출력 독자 형식(확장자 mes)의 데이터 파일 읽기/저장, 복수 읽기가능 독자 형식(확장자 mtp)의 템플릿 파일 읽기/저장, 복수 읽기 가능 텍스트 형식(CSV, TXT) 데이터의 저장, XML 형식 데이터의 저장, 리스트의 클립보드 복사
표시 언어 일본어, 영어, 독일어, 프랑스어, 스페인어, 이탈리아어, 중국어(간체, 번체), 포르투갈어
도움말 탐색 표시, Color Communication의 표시, 매뉴얼
화면 동시에 열 수 있는 파일 수:20 파일
1 파일의 데이터 유지 수:기준치 5,000 데이터, 측정치 5,000 데이터
측정기 상황의 상세 표시
조작 큰 버튼을 이용한 조작 화면, 키를 할당하여 마우스가 필요 없는 조작, 조작 네비게이션 · 매크로 기능 등에 의한 간편 조작
