CA-S25w

데이터 관리 소프트웨어

CA-S25w 프로그램 다운로드

특 징
  • 데이터 관리 소프트웨어 CA-S25w는 2차원 색채 휘도계 CA-2500의 전용 소프트웨어로 표준 부속품입니다. PC로 측정기의 제어, 측정, 데이터 분석, 평가에 이르기까지 단시간에 간단히 실시할 수 있습니다. 전 기종인 CA-2000으로도 이용 가능합니다.
O S
  • Windows® 7 Professional 32bit, 64bit, Windows® 8.1 Pro 32bit, 64bit, Windows® 10 Pro 32bit, 64bit
데 이 터 관 리
소 프 트 웨 어

CA-S25w

Focus assist나 Position assist 등의 측정 준비, 휘도 · 색도 분포의 측정이 간단

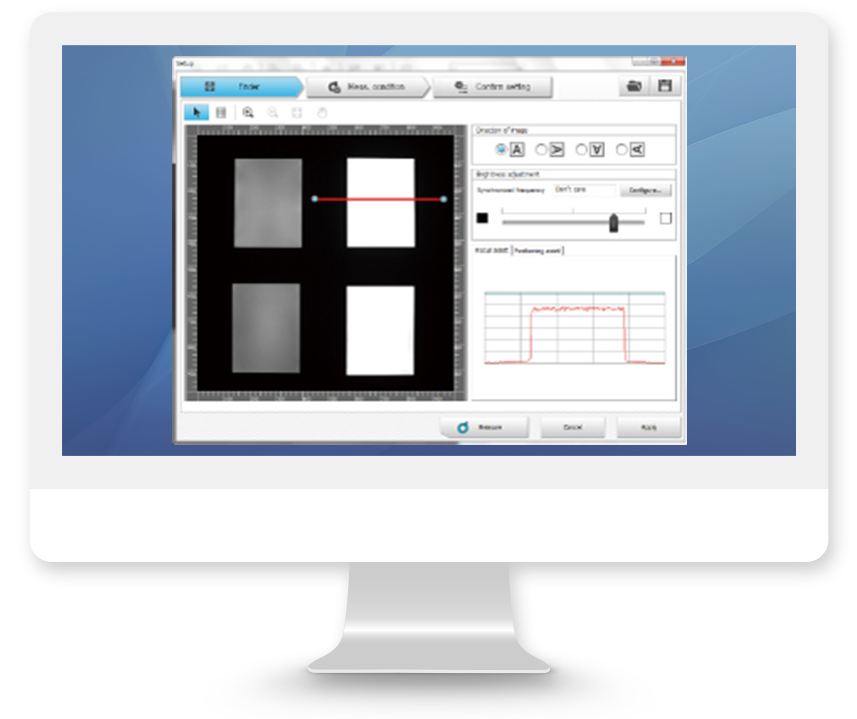

Focus assist function

명암 부분의 휘도 단면의 경사를 확인함으로써, 초점을 간단하게 조정할 수 있습니다.
미미한 오차도 알기 쉬워 초점 조정으로 곤란을 겪을 일이 줄었습니다.

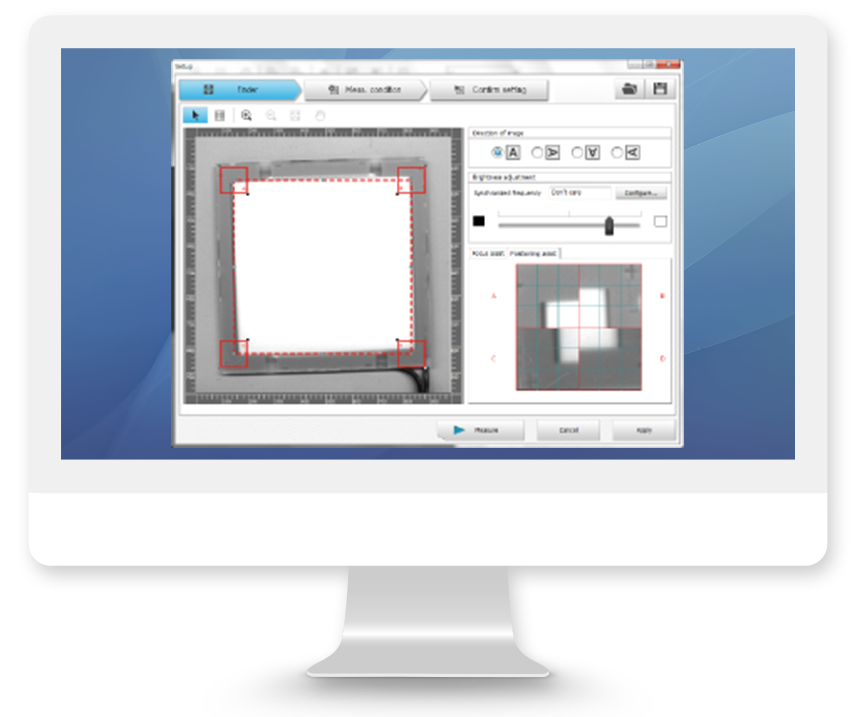

Position assist function

측정 대상물과 CA-2500의 위치 관계(위치, 기울기, 틀어짐 등)를 확인할 수 있습니다.
CA-2500 혹은 샘플 측의 위치를 미세하게 조정하면서 법선으로 맞추는 작업의 번거로움과 시간을 단축할 수 있습니다.

측정 대상의 자동 추출 기능

측정 대상물의 발광 부분만을 평가 범위로 자동 추출할 수 있습니다.
섬세한 위치 조정이 불필요하므로, 세팅 시간을 단축할 수 있습니다.

다중 샘플 대응

복수 측정 대상물의 Mura를 한 번에 관찰할 수 있게 되었습니다.
이전 소프트웨어 CA-S20w에서는 계조 제어바를 일률적으로 조정할 수 밖에 없었기 때문에 각각의 대상물 밝기에 따라 여러 번 계조를 변경하여 표시할 필요가 있었습니다. CA-S25w 에서는 평가 범위 별로 계조 제어바를 조정할 수 있기 때문에 밝기가 다른 측정 대상물이라도 한 번에 Mura를 관찰할 수 있습니다.

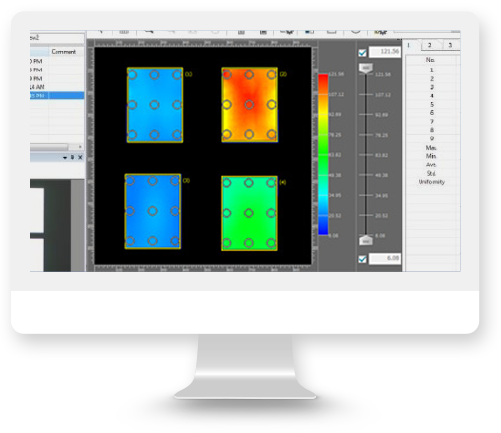

  • 기존 소프트인 CA-S20w의 경우

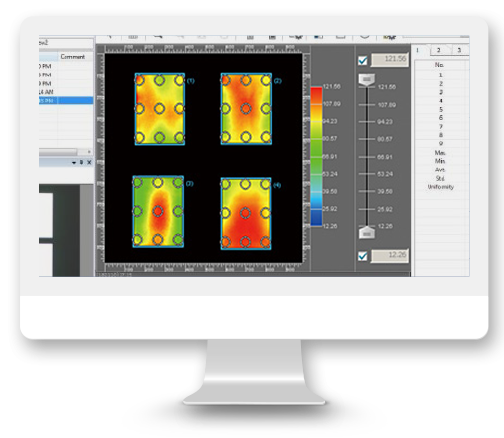

  • CA-S25w의 경우

다양한 Mura 관찰 기능

  • Pseudocolor 표시
    휘도, 색도 분포를 관찰할 수 있습니다.
  • Spot 측정
    임의로 Spot의 크기나 수를 설정하여 Spot 내 (윗 그림 측정 결과에서 정렬된 검은 원 부분)의 평균값을 표시하는 다점 측정이 가능합니다. 최대 2500점을 설정할 수 있습니다.
  • 색도도 표시
    색도 차이를 색도도 상에 표시합니다.

기타 편리 기능

  • Excel® 등의 데이터 전송
    임의로 지정한 범위의 데이터나 Spot 값은 클립보드를 통해 Excel®이나 Word® 등으로 전송 할 수 있습니다. 각종 그래프, 이미지의 복사 & 붙여넣기도 가능하므로, 보고서 작성도 간단합니다.
  • 다중 노광 기능
    각 휘도의 측정에 가장 적합한 여러 노광 시간으로 측정한 데이터들을 조합하면 그레이 스케일 등 폭넓은 다이나믹 레인지가 필요한 샘플을 측정할 수 있습니다.

제어 대상

측정기 CA-2000, CA-2500

사용 환경 조건

OS Windows® XP Professional 32bit SP3, 64bit SP2 Windows® 7 Professional 32bit, 64bit
(상기 OS의 일본어, 영어, 중국어(간체자) 판) PC의 시스템 구성은 상기 OS가 추천 하는 구성 또는 다음 사양 중 높은 쪽이 필수 조건입니다.
CPU PentiumR4 2.8GHz 상당 이상
메모리 1024 MB 이상
하드 디스크 시스템 드라이브(OS가 인스톨 되어 있는 드라이브)에 80 MB 이상의 빈 공간이 필요 별도로 교정 데이터 인스톨용으로서 렌즈 별로 다음의 빈 공간이 필요
●Standard 렌즈를 사용하는 경우 약 540MB
●Wide 렌즈를 사용하는 경우 약 470MB
●Tele 렌즈를 사용하는 경우 약 1.3GB 측정 데이터를 하드 디스크에 저장하는 경우, 별도로 다음의 빈 공간이 필요
●예를 들면 10개의 측정 데이터를 저장하는 경우, 약110MB 스팟 설정 파일, 측정 조건 파일 등의 설정 파일용으로 약1MB
디스플레이 1280×768 이상 65536색(High Color. 16 bit) 이상의 표현이 가능한 디스플레이
기타 CD-ROM 드라이브 1기(인스톨 시에 필요) DVD-ROM 드라이브 1기(교정 데이터의 인스톨용으로 필요) (상기를 대신하여 CD-R 미디어 및 DVD-R 미디어를 로딩할 수 있는 콤보 드라이브도 가능) USB 포트 1기(측정기 접속용으로 필요)
