제품소개

두 가지 측정 모드

1. 자동차 도장의 표면 거칠기 측정

자동차 도장의 표면 거칠기 측정 모드에서는 클리어 코트 전의 강판 가공, 전착 도장 공정에서도
표면 거칠기의 측정이 가능합니다.

ISO로 규정된 방법으로 저광택에서 고광택까지 간편하게 평가 관리할 수 있습니다.

2. 자동차 도장의 표면 상태 평가

자동차 도장의 표면 상태 평가 모드에서는 클리어 도장 후의 도장 표면 품질의 관리가 가능합니다. 높은
육안 상관을 실현하는 동시에, 측정 결과의 값을 QUALITY,
HARMONY, SHARPNESS, WAVINESS, DIMENSION 이라는 직관적이고 간단한 지표로 평가할 수 있습니다.

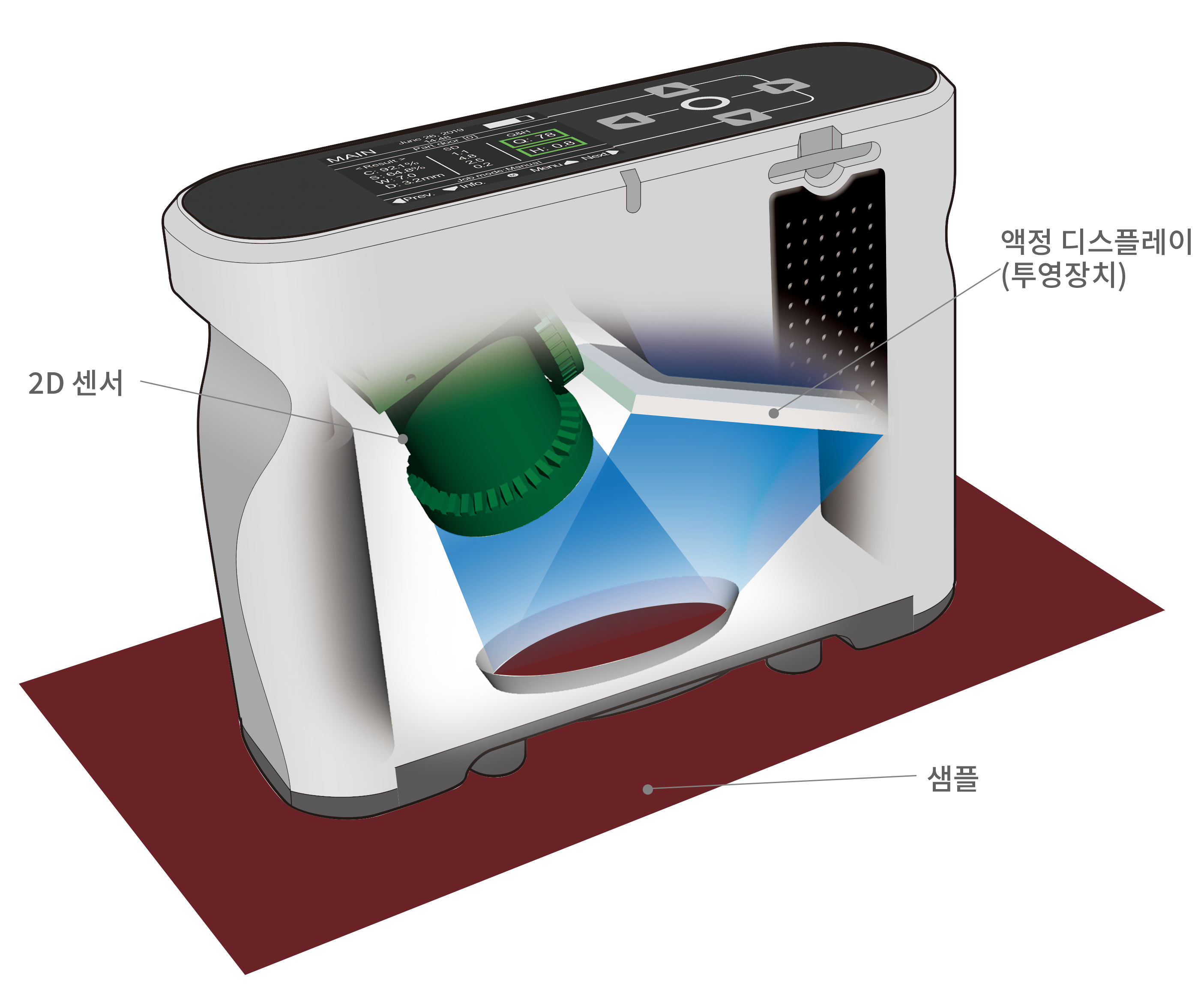

측정 원리

LCD 디스플레이에 패턴을 표시하고 샘플에 투영합니다.

2D 센서의 포커스를 바꾸어 샘플 표면이나 찍힌 이미지의 굴곡을 포착합니다.

표면 거칠기 측정

주요 용도

-자동차 도장의 표면 거칠기 평가

주요 특징

ISO에
대응하는 조도 측정

ISO16610,
25178, 4287에 규정된 방법으로 측정하는 표면 거칠기 측정 기능입니다. 핸디 타입이라는 장점을 살려 저광택에서 고광택까지 간편하게 거칠기 측정이 가능합니다.

자동차 도장의 경우, 거칠기 관리를 클리어 코트 전의 강판이나 전착 도장의 단계에서 실시하는
것으로, 클리어 코트 후의 최종 품질을 유지·향상시키는 것으로 연결됩니다.

측정 항목

4 가지 평가 지표

Sa

임의로 지정한 파장 범위의 면 조도(Sa)를 산출. ※높이 방향

RaX

임의로 지정한 파장 범위의 X 방향의
선 조도(Ra)를 산출. ※높이 방향

RaY

임의로 지정한 파장 범위의 Y 방향의
선 조도(Ra)를 산출. ※높이 방향

RsM

임의로 지정한 파장 범위의 Rsm값을
산출. ※횡 방향

※ 임의로 지정한 파장
범위에 따른 조도 곡선의 주기의 평균 길이(Rsm값)를 산출

측정 원리

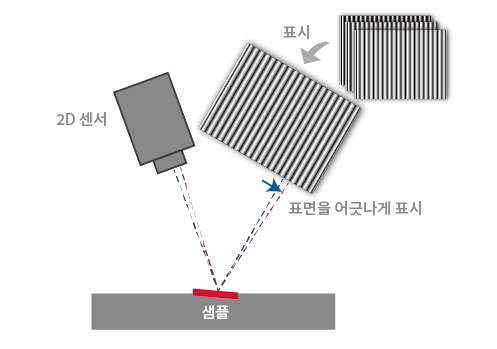

TAMS 내부의 투영 장치에 위상을 바꾼 복수의 사인파 패턴을 표시하고, 샘플 표면으로부터 반사한 사인파의 위상 어긋남을 2D 센서로 포착함으로써, 표면의 3D 형상을 검출하는 「위상 시프트 방식」을 채용했습니다. 이 3D 형상으로부터 거칠기 곡선을 산출하는 것으로, ISO 규격의 계산 방식에 따라 수치화된 면 거칠기나 선 거칠기 등의 거칠기 인덱스를 출력합니다.

① 위상 시프트 방식에 의한 3D
형상 측정에서는 위상을 바꾼 줄무늬를 샘플에 투영하여 계측합니다.

→강판/전착 도장의 측정이 가능하게 합니다.

②표면 조도계와 높은 상관을 취할 수 있습니다.

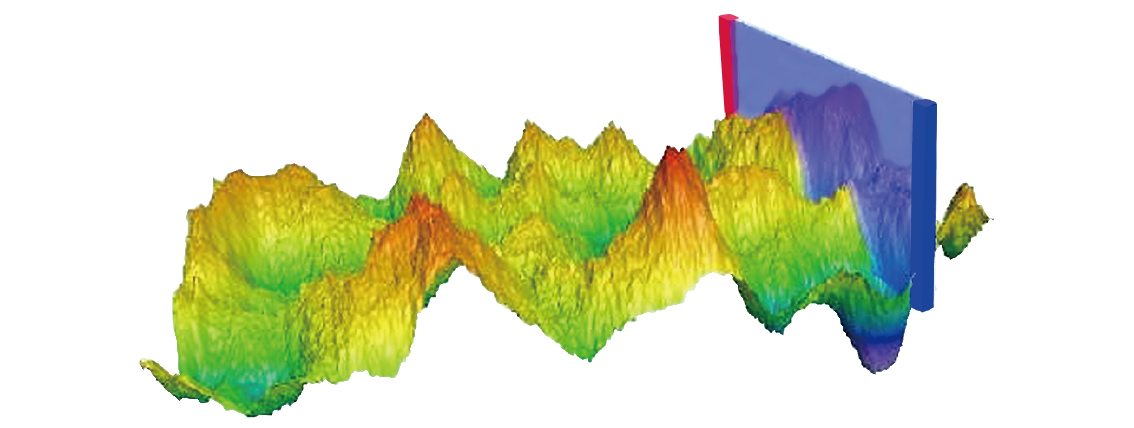

→3D 형상을 취득함으로써 거칠기 곡선을 산출하여 표면의 평활성 평가가 가능하게 합니다.

(설명: 면 거칠기(Sa)는 선 거칠기 (Ra)를 면으로 확장합니다)

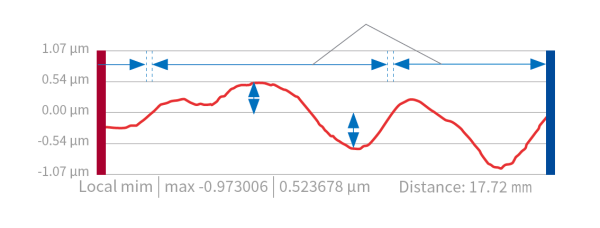

(설명: 평균 길이(RsM)는, 주위 길이의 평균, 선 조도(Ra)는, 평균값과의 차분(절대치)의
평균)

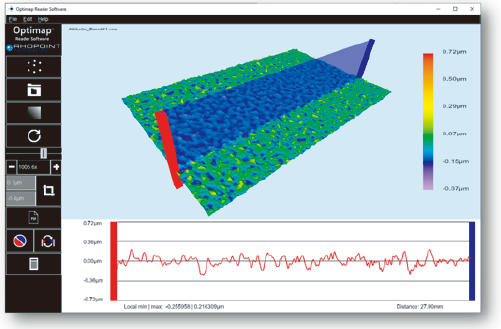

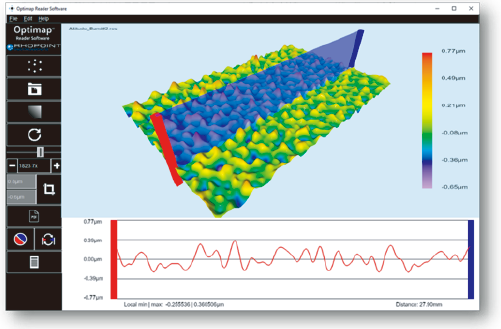

Optimap™ Reader Software

Optimap™
Reasder Software를 사용하면 측정 시
지정한 필터링 프로세스에 따라 3D 맵을 볼 수 있습니다

표면 굴곡 상태 평가

주요 용도

자동차 도장의 표면 상태
평가

주요 특징

높은 육안 상관 실현

사람의 육안 감각과 표면 상태 특징에 맞추어 검증을 실시하며, 독자적인 알고리즘을 구축하여 높은 육안 상관을 실현합니다.

측정 방법도 사람이 표면
상태를 관찰할 때의 움직임에 가까운 측정 방법을 채용하고 있습니다.

측정 항목

포괄적인 평가 지표

*QUALITY

하나의 값으로 도장 표면의 총 어피어런스를 나타냅니다.

값이 100%이면 완벽한
반사를 가진 매끄러운 마무리를 의미합니다. WAVINESS, SHARPNESS의 측정치를 이용하여 산출되어
고객의 육안에 가까운 평가를 가져옵니다.

*HARMONY

AUDI사의 인간의 지각에 대한 다양한 연구 결과에 근거하여, 인접하는 자동차 부품끼리의 조화를 평가합니다.

WAVINESS와 DIMENSION 파라미터가
사용되어 계산됩니다. 값이 1.0을 초과하면 부품 간의 어피어런스
품질이 다르다는 평가가 됩니다.

 4가지 평가 지표

*CONTRAST

Contrast 는 측정 대상의 색상과 관련이 있습니다. 흰색이나 메탈릭 표면을 측정한 경우는 낮은 값, 깊은 검정이면 높은
값을 나타냅니다. 일반적으로 검은색과 같은 높은 Contrast 색상으로
굴곡 표면과 헤이즈가 눈에 띄기 쉽습니다.

*SHARPNESS

Sharpness 란 측정 대상물의 표면에 반사하는 이미지의 성질을 정량화한 것으로, 100%이면 완벽한 반사임을 의미합니다. 또, 근거리(0.5m)에서는 표면의 디테일이 어느 정도 반사하고 있는지를
측정하고, 쇼룸에서 바라보는 거리(1.5m, 이하 쇼룸 거리)이면 헤이즈와 선명성을 정량화하고 있습니다 .

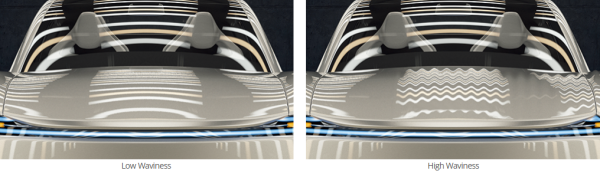

*WAVINESS

Waviness 란 쇼룸 거리(1.5m)에서
표면의 굴곡 표면을 보았을 때 그 관찰자에게 주는 시각적 영향을 인간의 지각과 상관시킨 후에 정량화한 것입니다.
외관 품질을 결정하는 데 중요한 요소 중 하나입니다. 일반적으로 Waviness 가 낮은 표면 상태가 선호되는 경향이 있습니다.

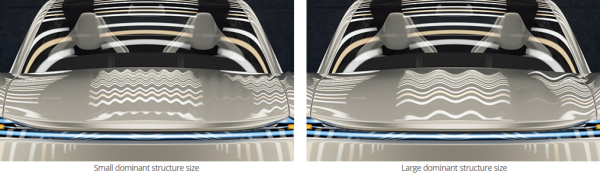

* DIMENSION

Dimension 은 쇼룸 거리 (1.5 m)에서
볼 때 가장 눈에 띄는 구조 크기입니다. 일반적인 페인트 표면에서 치수는 0.5mm에서 8mm 사이의 값을 나타내며 인접한 부품 간의 조화를
결정하는 데 사용됩니다(예: 몸체와 범퍼).

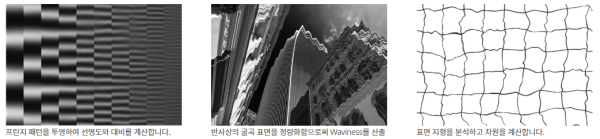

측정 원리

카메라의 포커스를 표면에서
비추는 상으로 바꾸는 것으로, 육안 감각에 가까운 평가 결과를 얻을 수 있습니다.

표면 거칠기 측정 : E-Coat 모드 / R-Mat 모드(EC-RM-O-ROUGH)

측정 가능 파장 범위 (0.1 - 13.5 mm)

사진: 표면 거칠기 측정
E-Coat 모드

표면 상태 평가 : C-Coat 모드 (CC-TAMS-STD)

사진: C-Coat 모드
