JIS AA급, DIN Class B에 준거.
광원의 평균 연색 평가수, 조도(lx), 암소시 조도(lx), 상관 색온도(K), 색도(xy)의 측정 및 표시가 가능합니다.

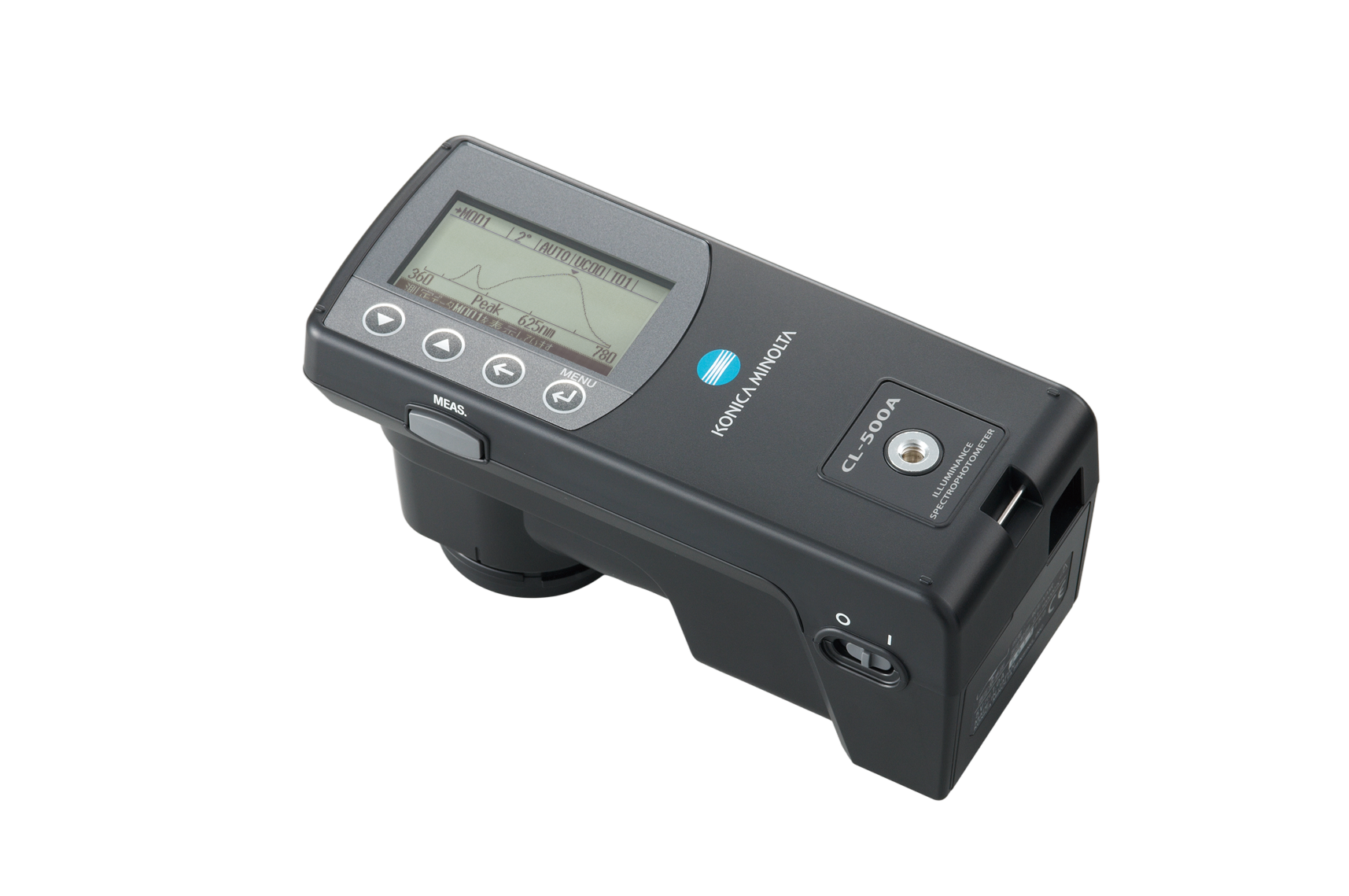

분광방사조도계 CL-500A는 광원의 연색 평가수, 상관 색온도, 색도, 조도(JIS 일반형 AA급), 암소시 조도, 삼자극치, 주파장, 색순도, 피크 파장, 분광방사조도값(360nm~780nm 1nm 간격：외부 출력에 한함)의 측정이 가능한 분광방사조도계입니다. 표준 장비된 소프트웨어를 사용하면 측정 데이터를 엑셀에 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, 분광파형 · 분광방사조도값 표시, 연색 평가수 그래프 · 레이더 차트 표시, MacAdam의 SDCM 레벨 표시, LED 랭크 기능, 다점 측정(최대 10점) 시스템의 구축 등을 간단히 실시할 수 있습니다.
로그인
제품소개
01
제품개요
02
주요용도
프로젝터의 광원 측정
광고용 LED의 개발, 품질 관리, 유지 보수
검사 장치 내의 분광기 센서 측정
OLED, LED 등 각종 조명의 연색성, 색온도, 색도, 조도 측정
적분구를 사용한 전 광속 측정, 배광 측정 장치용 센서
조도계 T-10A 시리즈, 색채조도계 CL-200/200A 기준기
03
제품특징
JIS AA급, DIN Class B에 준거
조도계로서 JIS C 1609-1:2006 일반형 AA급 조도계, DIN 5032 Part 7 class B에 준거한 소형 · 경량의 분광방사조도계입니다. 조도치 뿐만 아니라 암소시 조도 · 색온도 · 연색 평가수도 신뢰성이 높은 측정치가 됩니다.
연색 평가수 및 연색성의 이해

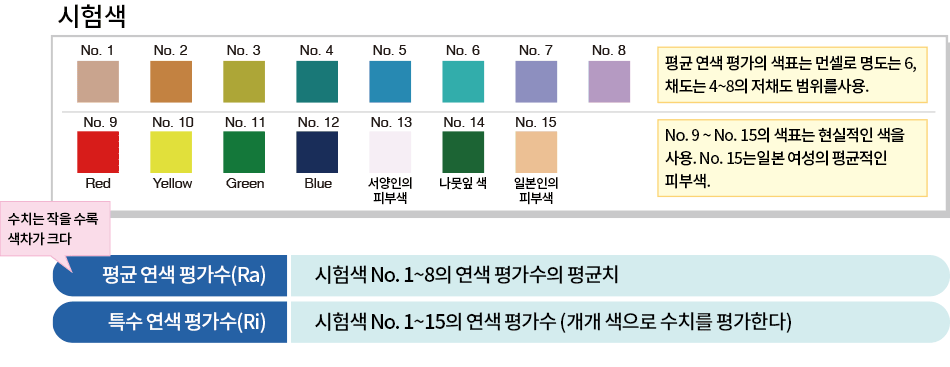

연색 평가수에는 평균 연색 평가수(Ra)와 특수 연색 평가수(R1~ R15)가 있는데, 본 측정기에서는 평균 연색평가수 Ra뿐만 아니라 R1부터 R15까지의 각 특수 연색평가수도 표시할 수 있으므로 적색 R9의 측정치도 간단하게 측정이 가능합니다.

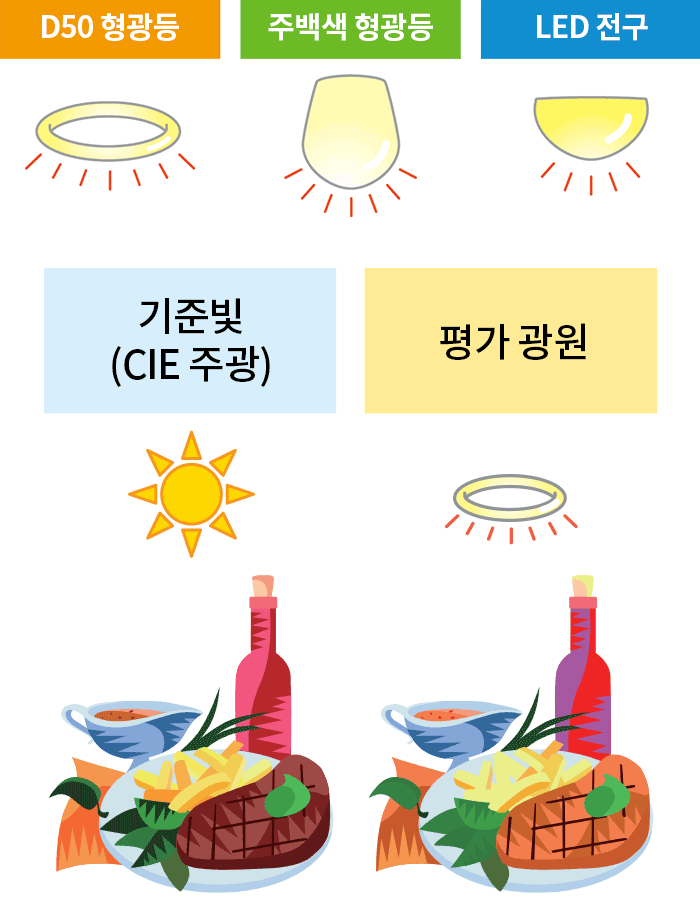

???? 연색성이란?
태양광과 비교하여 사물을 봤을 때, 그 조명에서의 색이 어떻게 보이는지에 대한 특성을 표현하는 용어입니다. 태양광과 유사한 색을 내는 조명 램프에 대해 '연색성이 좋은(높은) 램프'라고 합니다. 연색성을 수치화하여 객관적 판단 기준으로 설정한 것이 '연색 평가수'입니다. 수치 100이 최대이며 색차가 커질수록 수치가 작아지고, 태양광 아래에서 보이는 자연색과 거리가 먼 색이라는 뜻입니다.
※ 기준 광원: 평가하려는 광원과 같은 색온도인 기준 광원(흑체 궤적 상의 광원 혹은 태양광에 상당하는 광원)

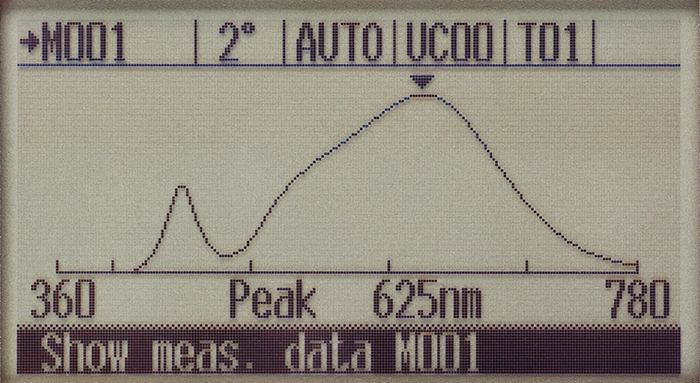

PC가 필요 없는 일체형 측정기
PC를 사용할 수 없는 환경에서도 본체만으로 연색 평가수나 색온도를 구할 수 있습니다. 또한 분광방사조도의 파형, 피크 파장도 확인할 수 있습니다.

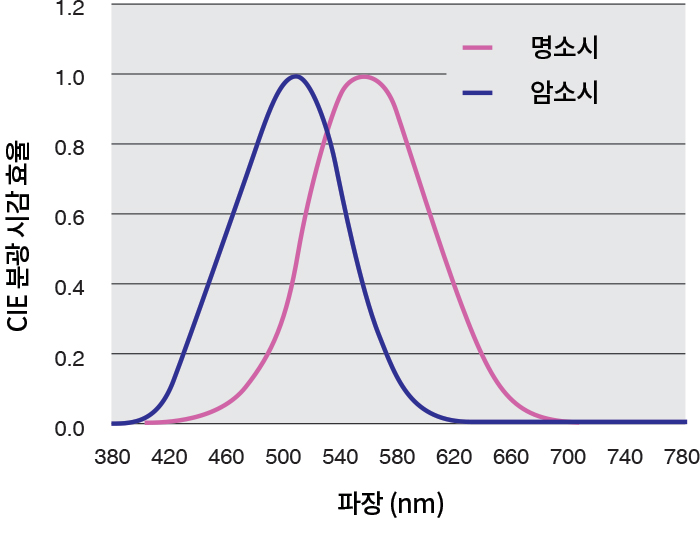

암소시 조도 측정
CL-500A는 암소시 조도 측정이 가능합니다. 아울러 명소시 조도와의 비율인 S/P비도 함께 표시할 수 있습니다.
※ 암소시(暗所視) · 명소시(明所視)란?
인간의 눈은 어두운 환경에서 밝은 환경보다 단파장(청색 영역)에 더 민감하게 반응합니다. 이처럼 어두운 환경에서의 밝기에 대한 눈의 감도를 '암소시'라고 하며, 반대로 밝은 환경에서의 눈의 감도를 '명소시'라고 합니다.

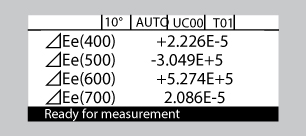

임의의 파장 데이터 표시
커스텀 표색 모드에서 임의의 파장을 4 종류 선택하여 그 분광방사조도를 표시할 수 있습니다.

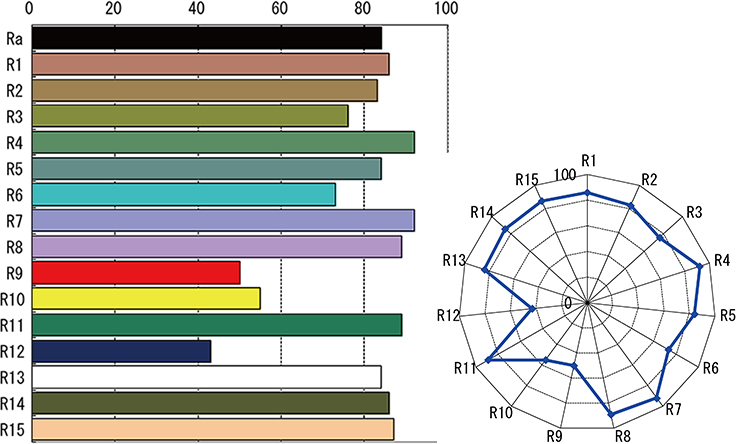

데이터 처리 소프트웨어 CL-S10w를 표준 장비
CL-500A의 측정 데이터를 Excel®에 직접 읽어들이고, 읽어들인 데이터는 Excel®에서 자유롭게 처리할 수 있습니다. CL-500A와는 표준 부속의 USB 케이블로 PC와 접속하여 사용합니다.
- 분광파형 표시 및 분석
- 연색 평가수에 관한 풍부한 표시 형태 지원
- LED 비닝(Binning) 기능 장비
- MacAdam의 SDCM 레벨 표시
| 종류 | Excel® add-in 소프트웨어 (※ 본 소프트웨어가 동작하려면 Excel®가 필수로 필요합니다) |
|---|---|
| 동작 환경 (OS & Excel) | · Windows® 7 + Excel® 2007 또는 2010 · Windows® 8.1 + Excel® 2010 또는 2013 · Windows® 10 + Excel® 2013 또는 2016 (※ Windows® 8.1, 10은 64비트 버전의 Excel®을 지원합니다. 자세한 구동 환경은 Excel 사양을 참조하십시오.) |
| 제어 가능 계측기 | CL-200A, CL-200, CL-500A (※ CL-200 모델의 경우 일부 제한되는 기능이 있습니다.) |
04

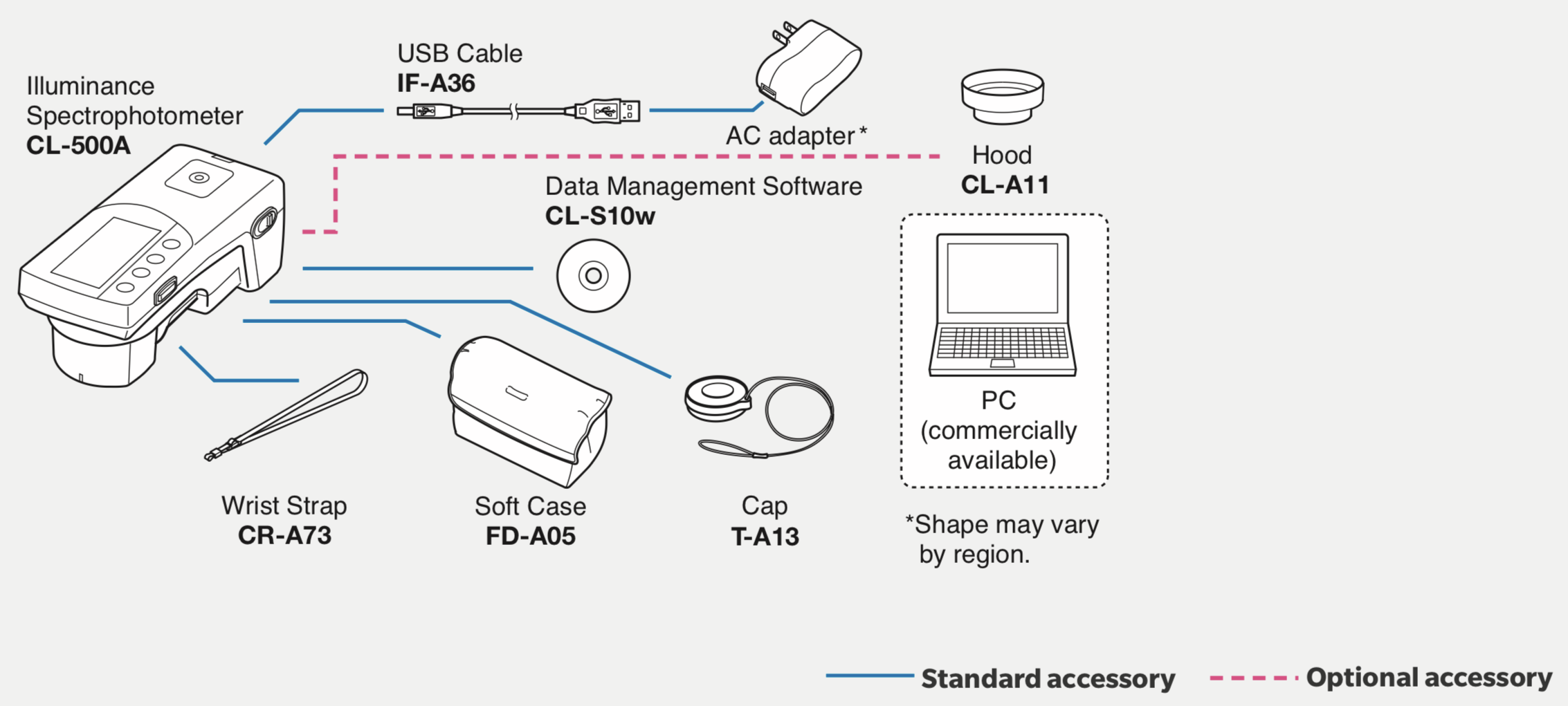

시스템도
05
주요사양
| 제품명 | CL-500A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 측정 파장 범위 | 360 ~ 780 nm | ||||||||||||||
| 출력 파장 범위 | 1nm | ||||||||||||||
| 반치폭 | 약 10 nm | ||||||||||||||
| 파장 정도 | 0.3 nm | ||||||||||||||
| 정밀도 (표준 광원 A) |
Ev(조도) : ±2% ±1digit xy : ±0.0015 (10 ~ 100,000 lx) xy : ±0.002 (5 ~ 10 lx) |
||||||||||||||
| 반복성 (2σ) (표준 광원 A) |
Ev : 0.5% + 1digit xy : 0.0005 (500 ~ 100,000 lx) xy : 0.002 (30 ~ 100 lx) xy : 0.001 (100 ~ 500 lx) xy : 0.004 (5 ~ 30 lx) |
||||||||||||||
| 상대 분광 응답도 특성 (f1') |
1.5% 이하 | ||||||||||||||
| 경사 입사광 특성 (f2) | Ev : 3% 이하 | ||||||||||||||
| 온도 특성(fT ) |
Ev : 표시치의 ±3% xy : ±0.003% |
습도 특성(fH ) |
Ev : 표시치의 ±3% xy : ±0.003% |
||||||||||||
| 측정 시간 | Super Fast 모드 : 약 0.2 초 Fast 모드 : 약 0.5 초 Slow 모드 : 약 2.5 초 Auto 모드 : 약 0.5 ~ 27 초 | ||||||||||||||
| 표시 모드 | XYZ, Ev xy, Ev u'v', 주파장, 색순도, Ev, 상관색온도, Δ uv, CRI Ra, 특수 CRI Ri(i = 1 ~ 15), 분광 그래프, 피크파장, Δ(XYZ) Δ(Ev xy), Δ(Ev u'v'), 랭크 표시 | ||||||||||||||
| 크기 | 70(W) × 165(D) × 83(H) mm | ||||||||||||||
| 무게 | 350g | ||||||||||||||
※ 본 홈페이지에 기재된 내용, 사양 및 외관은 사정에 의해 예고 없이 변경될 수 있습니다.
