JIS AA급에 준거.
백색 LED의 색온도 측정에 최적인 소형 · 경량 타입의 색채조도계입니다.
광원의 상관 색온도(K) · 색도(xy) · 조도(lx) · 삼자극치(XYZ) · 주파장 · 색순도의 측정 및 표시가 가능합니다.

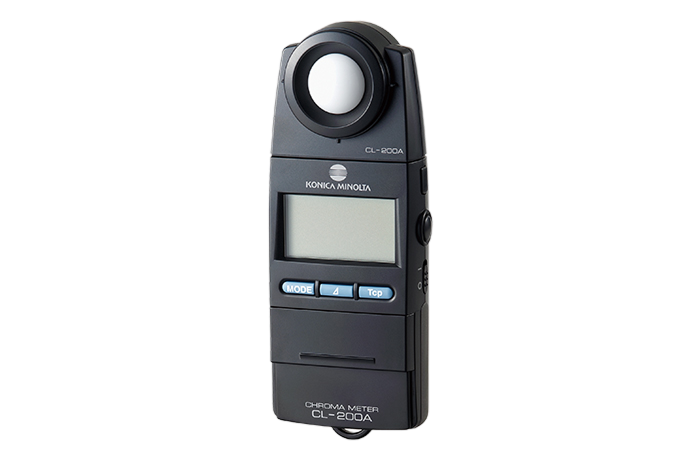

색채조도계 CL-200A는 빛의 상관 색온도 · 색도 · 조도(JIS 일반형 AA급) · 삼 자극치 · 주파장 · 색순도를 측정하는 색채조도계입니다. 표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, LED 자동 랭크 분류, JIS 상관 색온도의 계측 · 표시, 다점 측정(최대 30점) 시스템의 구축 등을 간단히 수행할 수 있습니다.
로그인
제품소개
01
제품개요
02
주요용도
조명 광원, 프로젝터 및 기타 디스플레이의 장치 조도, 색도 측정
Light box 및 Light booth의 색 조정
LED 등 각종 조명의 조도, 색도, 색온도 검사
03
제품특징
JIS AA급, DIN Class B에 준거
조도계로서 JIS C 1609-1:2006 일반형 AA급 조도계, DIN 5032 Part 7 class B에 준거한 소형 · 경량의 분광방사조도계입니다. JIS(일본공업규격)/ISO(국제표준화기구)가 정의하고 있는 계산식으로 색온도값의 산출이 가능합니다.
백색 LED의 관리에 최적

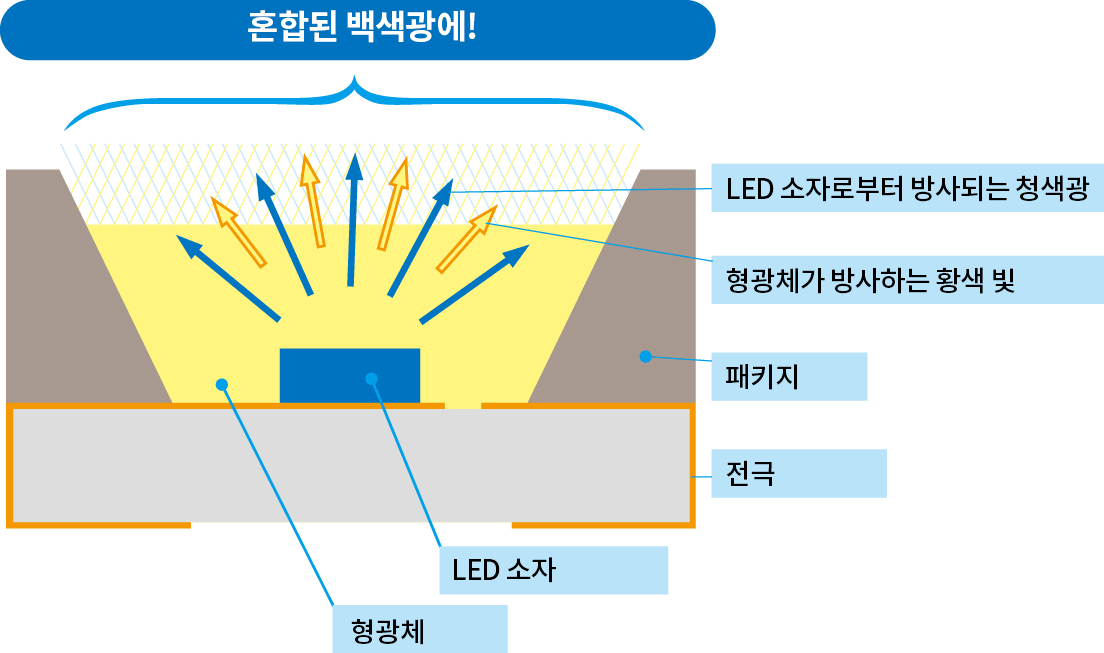

백색 LED의 상당수는 황색 형광 물질을 도포한 청색 LED로, 형광 물질이 방사하는 황색 빛과 내부의 청색 LED가 방사하는 빛을 혼합하여 백색광이 됩니다. 그러나 청색 LED의 발광 스펙트럼은 파장 분포가 개체 별로 약간 다르기 때문에 완성된 백색 LED의 백색광에도 차이가 발생합니다.
따라서 백색 LED는 밝기뿐 아니라 색관리가 매우 중요합니다. 본 제품은 한 번의 측정으로 이들 백색 LED의 발광에 관한 관리 지표를 모두 취득할 수 있는 획기적인 제품입니다.
원격 측정이 가능

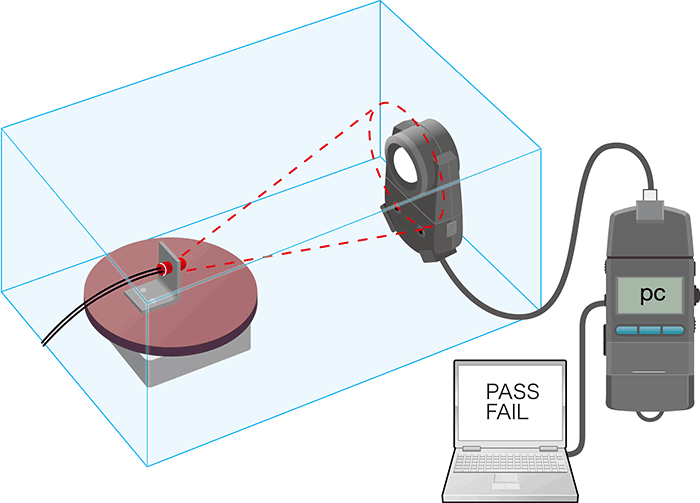

수광부를 본체에서 분리하여 시판되는 일반 LAN 케이블로 연결할 수 있습니다. 이로써 손이 닿지 않는 암실에서의 측정이나 고객의 검사 시스템에 대한 대응도 용이해집니다.
다점 측정, 임의 교정이 가능

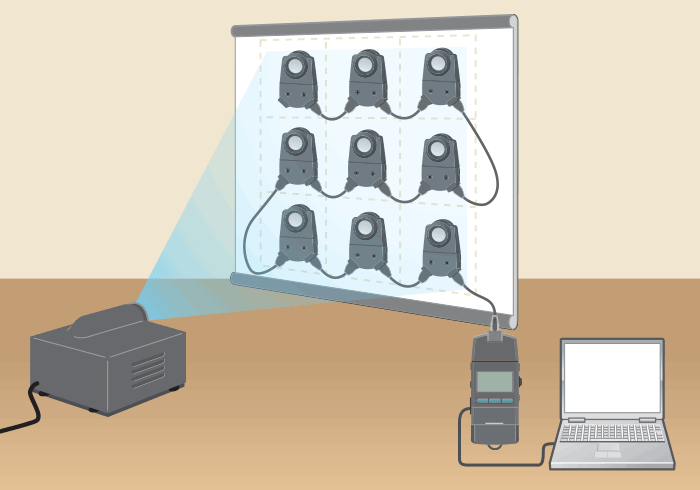

액정 표시나 키 조작을 하는 본체 1대로 수광부를 최대 30점까지 연결하여 사용할 수 있습니다. 또한 백색 One point 교정, Matrix 교정, 임의 교정 계수 자동 설정 기능에 대응하고 있습니다.
※ 다점 측정에는 별매 부속품인 본체 어댑터 T-A20, 수광부 어댑터 T-A21가 필요합니다.

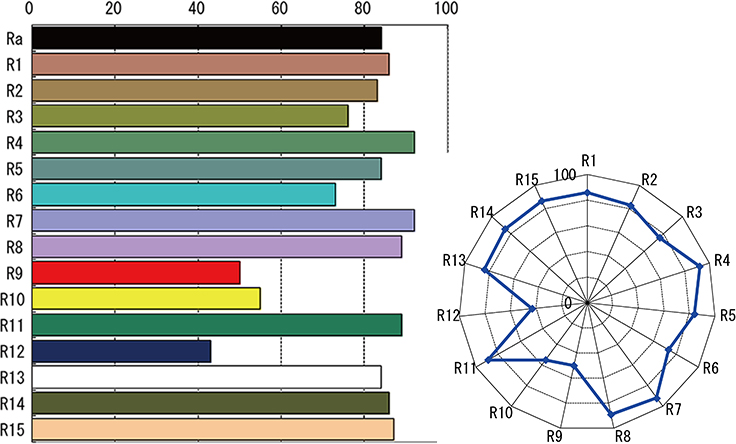

데이터 처리 소프트웨어 CL-S10w를 표준 장비
CL-200A의 측정 데이터를 Excel®에 직접 읽어들이고, 읽어들인 데이터는 Excel®에서 자유롭게 처리할 수 있습니다. CL-200A와는 표준 부속의 USB 케이블로 PC와 접속하여 사용합니다.
- 분광파형 표시 및 분석
- 연색 평가수에 관한 풍부한 표시 형태
- LED 비닝(Binning) 기능 장비
- MacAdam의 SDCM 레벨 표시
| 종류 | Excel® add-in 소프트웨어 (※ 본 소프트웨어가 동작하려면 Excel®가 필수로 필요합니다) |
|---|---|
| 동작 환경 (OS & Excel) | · Windows® 7 + Excel® 2007 또는 2010 · Windows® 8.1 + Excel® 2010 또는 2013 · Windows® 10 + Excel® 2013 또는 2016 (※ Windows® 8.1, 10은 64비트 버전의 Excel®을 지원합니다. 자세한 구동 환경은 Excel 사양을 참조하십시오.) |
| 제어 가능 계측기 | CL-200A, CL-200, CL-500A (※ CL-200 모델의 경우 일부 제한되는 기능이 있습니다.) |

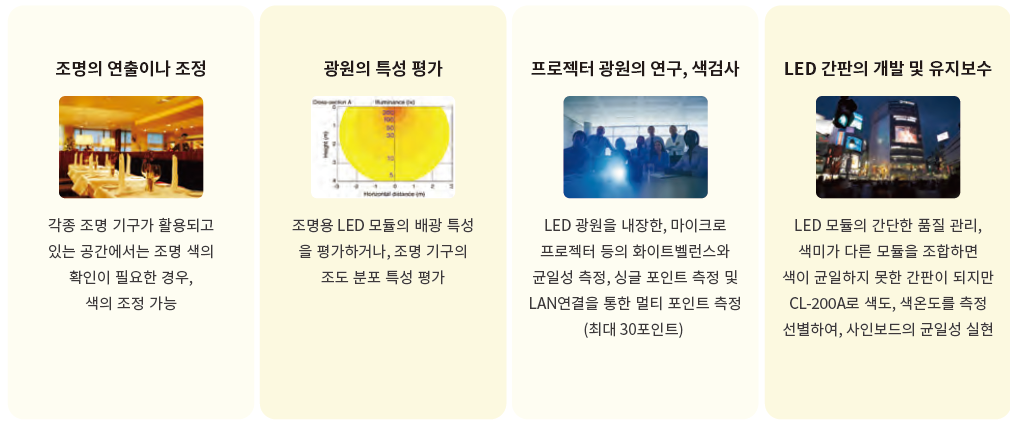

측정 예시
04

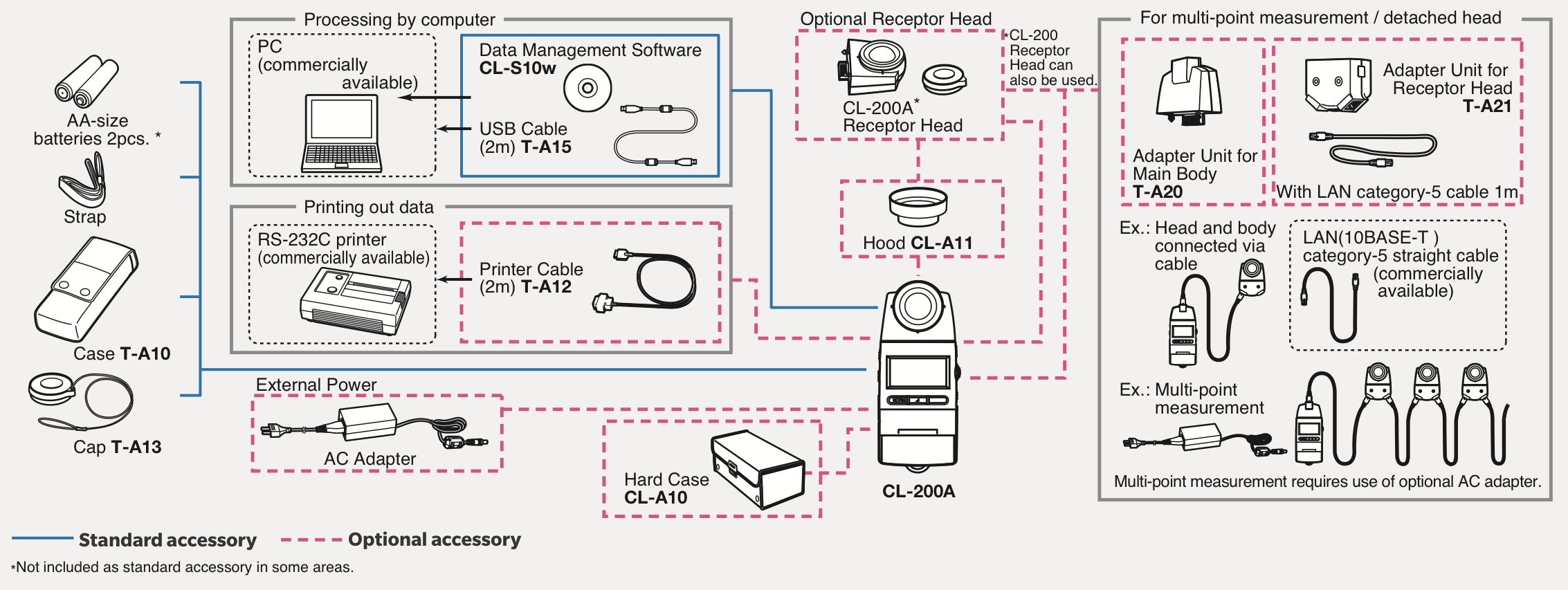

시스템도
05
주요사양
| 제품명 | CL-200A | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 수광소자 | 실리콘 포토셀 | ||||||||||||
| 측정범위 | 0.1 ~ 99,990 lx, 0.01 ~ 0.01 ~ 9,999 fcd(색도 : 5 lx, 0.5 fcd 이상) | ||||||||||||
| 표색계 |
삼자극치 : XYZ 조도 : Evu'v' ; Ev, 색순도 상관색온도 : EvTcp Δ uv; Tcp(JIS방식 : CL-S10w에서만 사용가능) 색차 : Δ(XYZ), Δ(Evxy), Δ(Evu'v'), ΔEvΔu'v' (Target : 1) |
||||||||||||
| 정밀도 (800 lx, 표준 광원 A) |
Ev : 지시치의 ±2% ±1digit, xy : ±0.002 | ||||||||||||
| 반복성 (800 lx, 표준 광원 A) |
Ev : 0.5% ±1digit(2σ), xy : ±0.005 | ||||||||||||
| 온도 특성 | Ev : 지시치의 ±3%, xy : ±0.003(코니카 미놀타 표준측정조건 기준) | ||||||||||||
| 습도 특성 | Ev : 지시치의 ±3%, xy : ±0.003(코니카 미놀타 표준측정조건 기준) | ||||||||||||
| 측정 속도 | 2회/sec (연속) | ||||||||||||
| 배터리 사용 시간 | 약 72시간 이상 (알카라인 배터리 사용 시, 연속 측정 시) | ||||||||||||
| 크기 | 69(W)×35(D)×174(H) mm (본체) | ||||||||||||
| 무게 | 215g | ||||||||||||
※ 본 홈페이지에 기재된 내용, 사양 및 외관은 사정에 의해 예고 없이 변경될 수 있습니다.
