제품소개

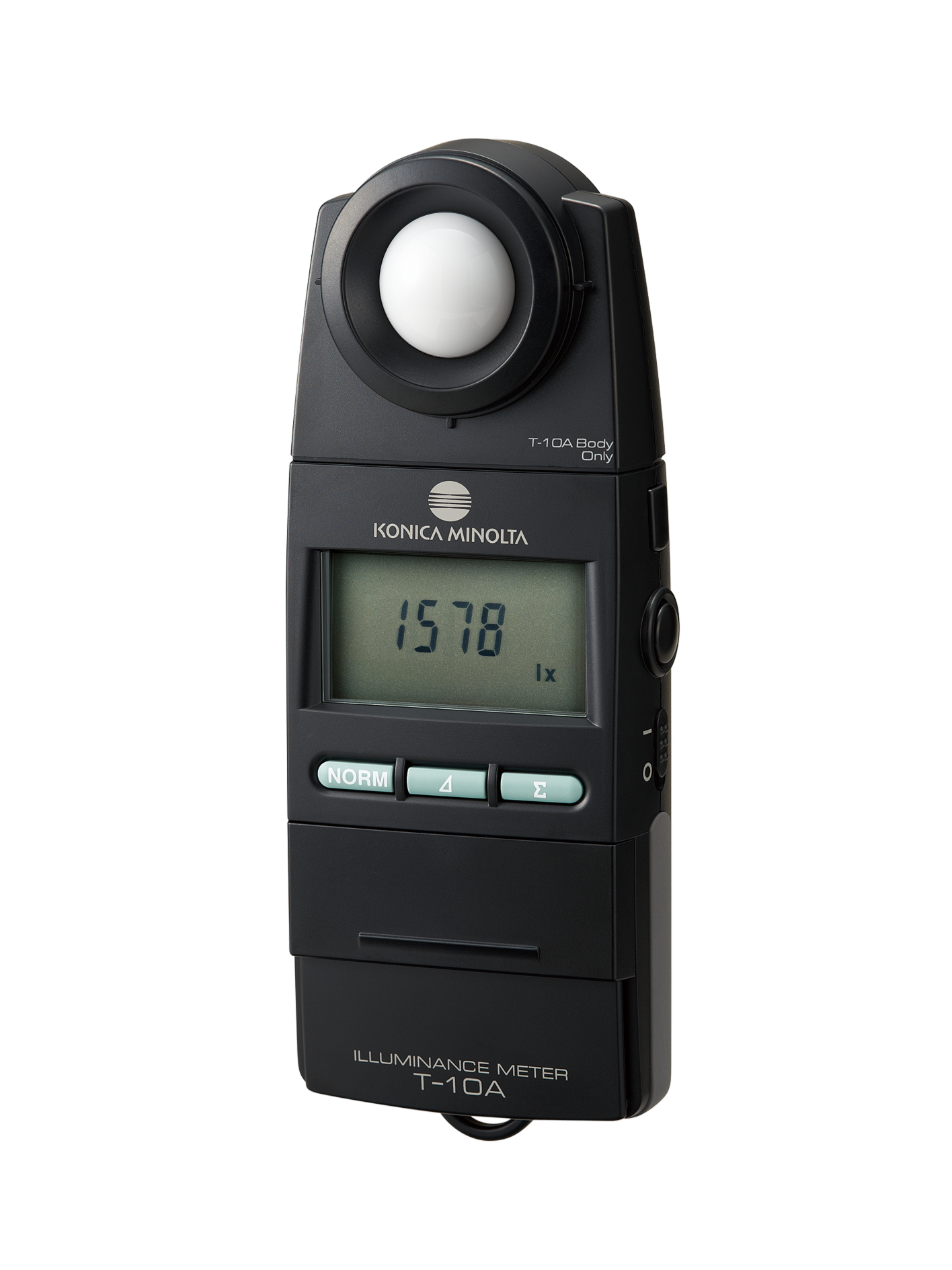

T-10A, T-10MA는 JIS C 1609-1:2006 일반계 AA급 조도계, DIN 5032 Part 7 1985년도판 Class-B에 준거한 고정밀도, 고신뢰성의 안심 조도계입니다.

※ 본 기기는 계량법의 형식 승인을 본체와 수광부 모두 취득했습니다. 다만 본체와 수광부를 분리하여 사용하는 경우(케이블 연장/다점 측정)에 대해서는 형식 승인이 제외됩니다. 형식 승인 번호는 본체와 수광부 양방의 명판에 기재되어 있는 번호가 동일한 조합일 때만 적용됩니다.

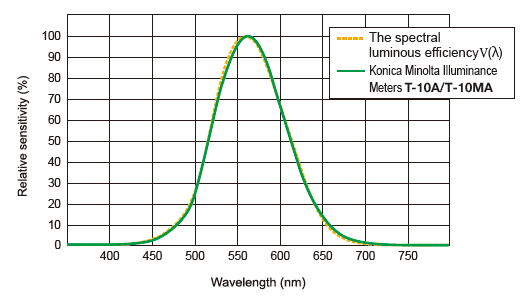

조도계 수광부의 상대 분광 응답도 특성은 사람의 눈 감도와 비슷한 표준 시감 효율 V(λ)에 정확히 일치하는 것이 가장 이상적입니다. JIS 표준 규격에서는 V(λ)에서 벗어난 정도에 따라 조도계의 등급을 엄격히 규정합니다.

T-10A / T-10MA의 상대 분광 응답도 특성은 높은 일치율을 보여주며, JIS 일반형 AA급 조도계가 요구하는 정밀도를 완벽히 충족합니다.

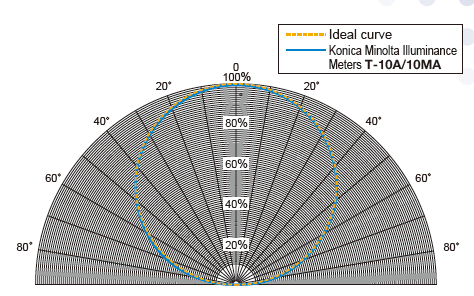

측정면의 밝기는 입사하는 빛의 코사인(Cosine)에 비례하기 때문에, 조도계의 수광부 응답 성능 역시 입사각에 따른 코사인 법칙에 일치해야 정확한 조도를 측정할 수 있습니다.

T-10A / T-10MA의 경사 입사광 특성은 이론적 수치와 일치하여 왜곡 없는 데이터를 제공하며, JIS 일반형 AA급 조도계 성능을 만족합니다.

본 제품은 마이크로세서 연산 성능 향상을 통해 최신 조명 시스템에 널리 사용되는 PWM 조광 광원도 오차 없이 정밀하게 측정할 수 있습니다.

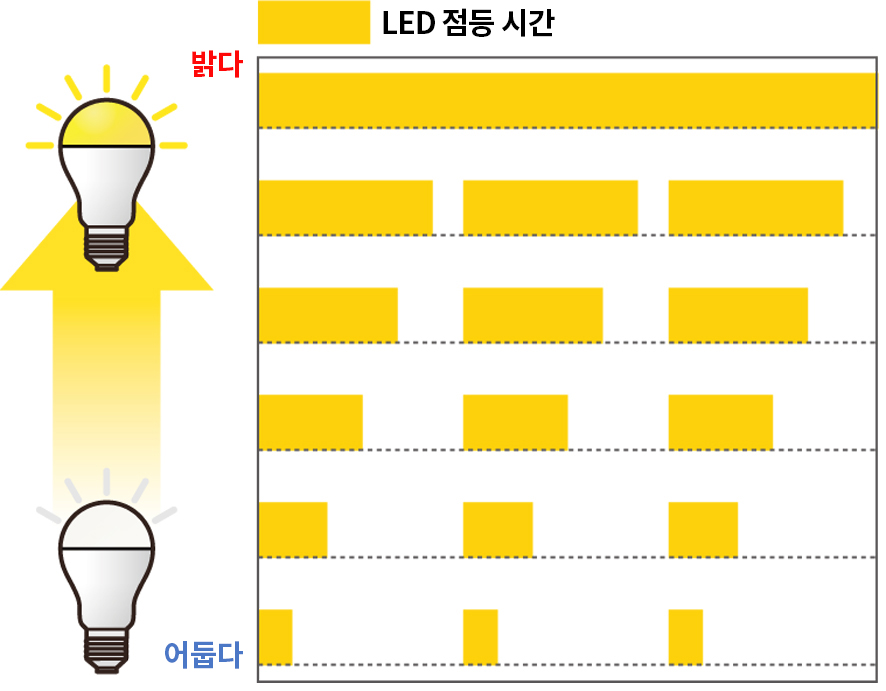

???? PWM 조광(Pulse Width Modulation)이란?



펄스 신호의 ON/OFF 시간 비율을 조정하여 광원의 신호 강도를 제어하는 방식입니다. 1주기 중 조명이 켜진(ON) 상태의 비율을 'Duty Ratio(듀티비)'라고 하며, 이 점등 시간을 길게 제어하면 밝아지고, 짧게 제어하면 어두워지게 됩니다.

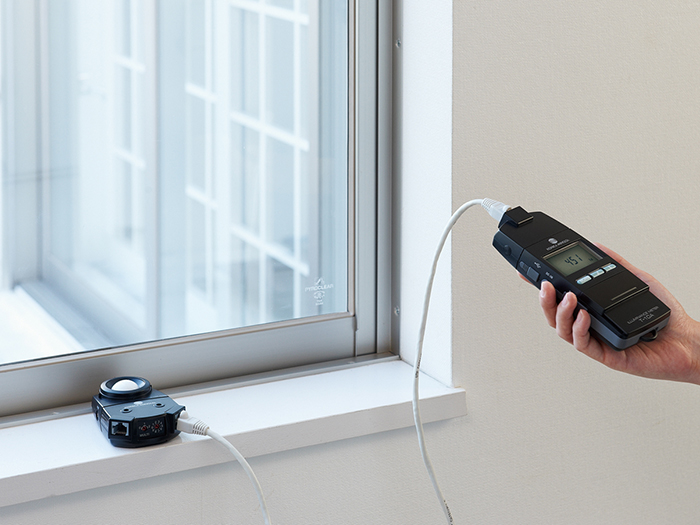

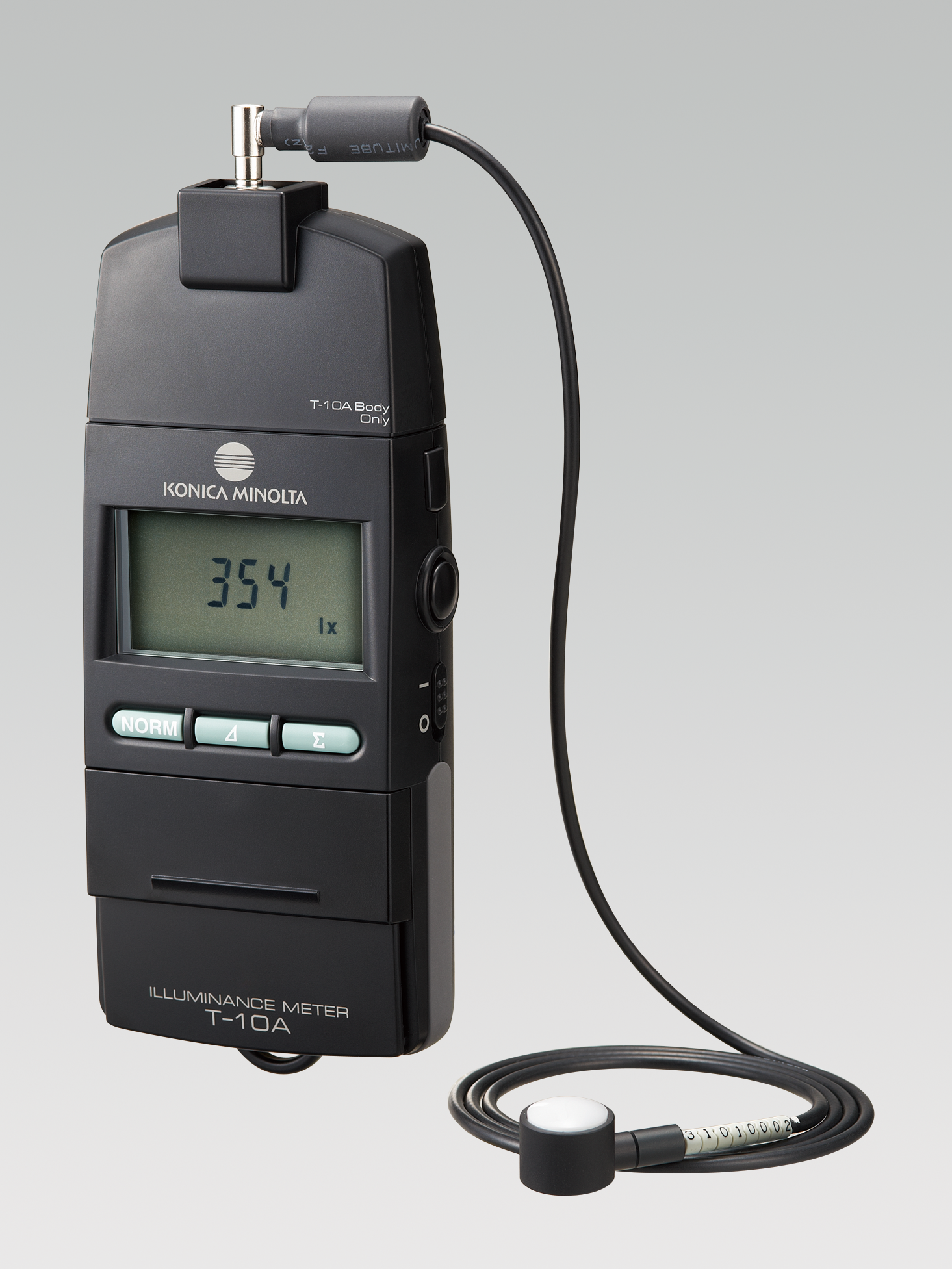

수광부를 본체에서 분리하여 시판되는 일반 상용 LAN 케이블로 다이렉트 접속을 지원합니다. 손이 닿지 않는 협소한 공간, 암실 테스트 챔버 환경 구축 및 고객사의 기존 검사 시스템과의 자동화 통합 연동이 매우 용이합니다.

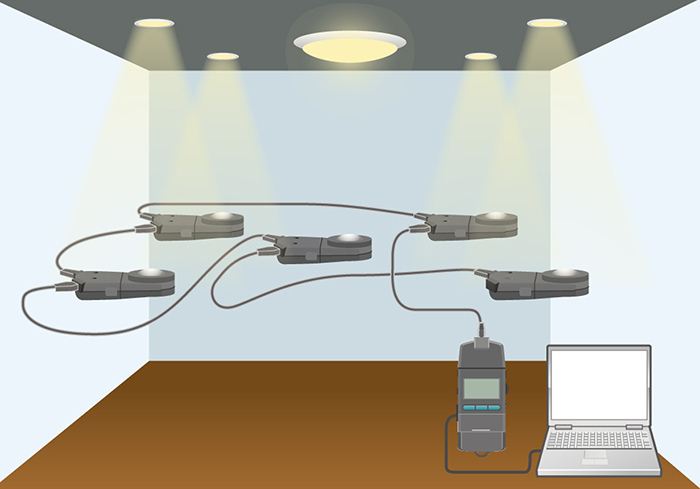

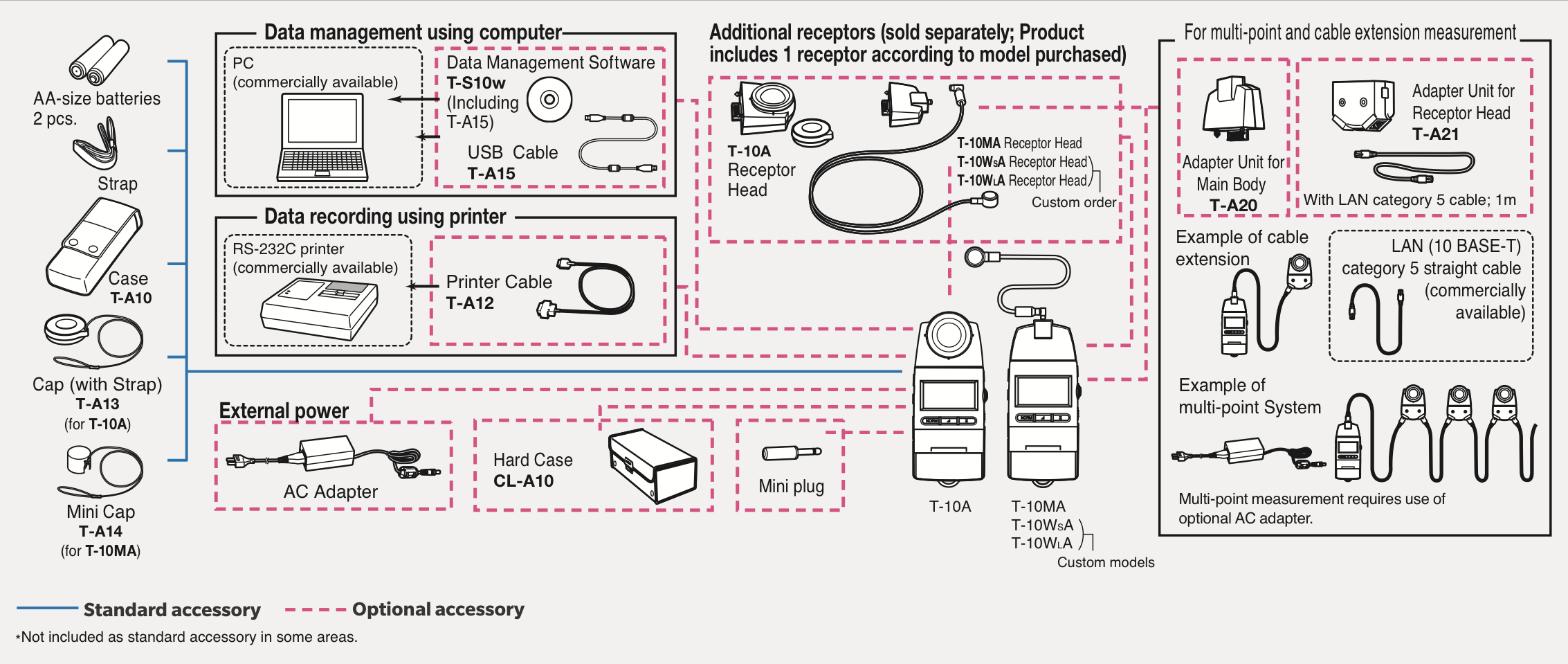

별매 부속품인 본체 어댑터(T-A20)와 수광부 어댑터(T-A21)를 활용하면, 본체 1대로 다수의 수광부를 조합하여 최대 30점까지 동시 멀티채널 연결 측정이 가능합니다. 넓은 면적의 조도 균일도 분포를 일괄적으로 확인하기에 최적입니다.
