2D Color Analyzer

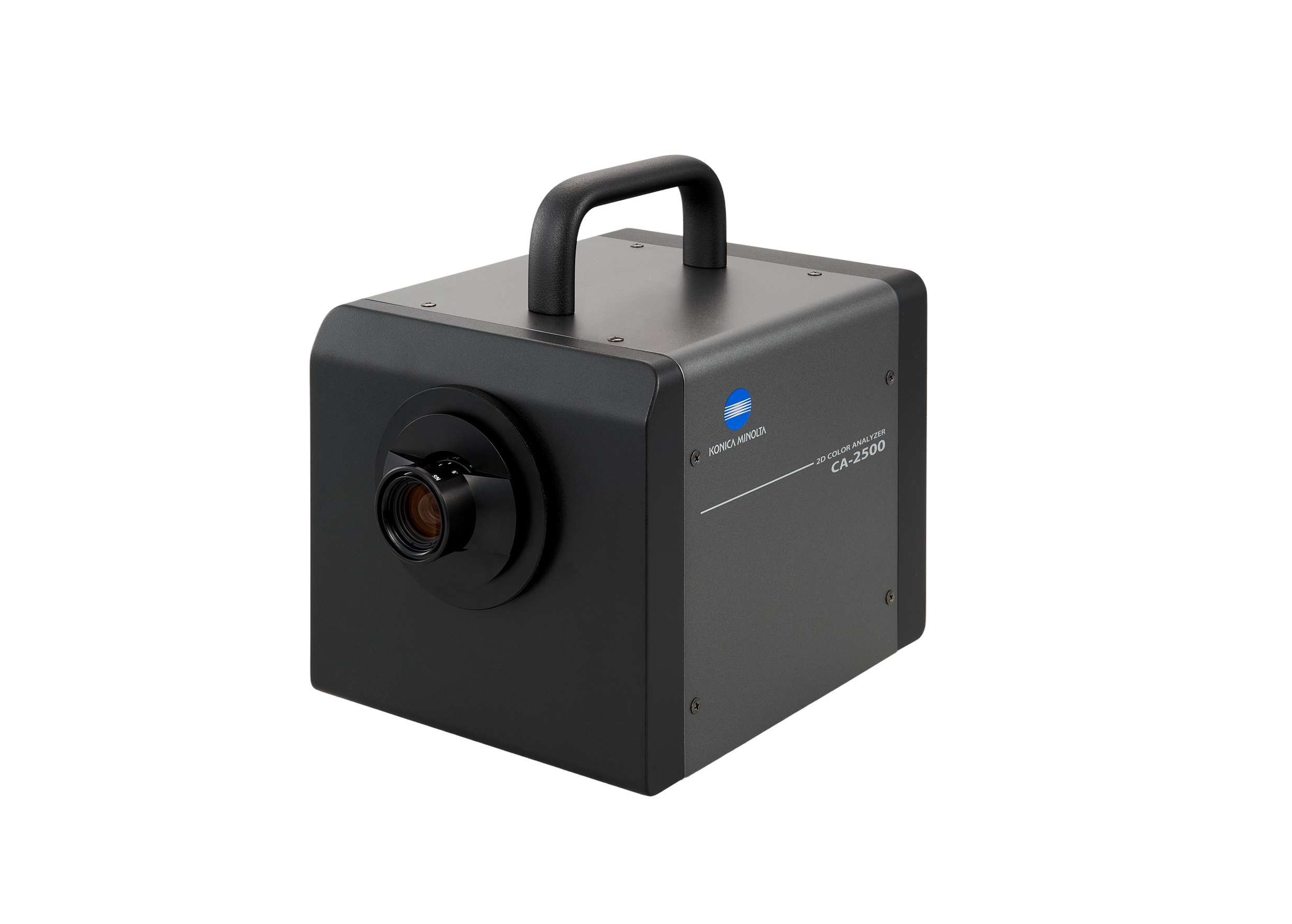

CA-2500A

특징

필터 방식(대면 2D 휘도계 모델)
렌즈 3종(Standard, Wide, Tele) 포함

용도

각종 FPD · 프로젝터 · 백라이트 등의 휘도 Mura · 색도 Mura를 고해상도 · 2차원으로 측정합니다.

카탈로그 매뉴얼 소프트웨어 제품문의

제품개요

본 기기는 사람의 시감에 맞춘 XYZ 필터와 고화소 CCD를 채용하여 스마트폰, 태블릿 PC 등 각종 디스플레이의 휘도 분포 및 색도 분포를 고해상도로 정확하게 측정할 수 있습니다. 사용하기 쉽게 만들어진 전용 소프트웨어를 사용하면 측정에서부터 데이터 분석 및 평가까지 단시간에 효율적으로 수행할 수 있으므로 개발, 평가, 검사 분야에 효과적입니다.

주요용도

각종 디스플레이, 광원의 휘도와 색 측정
휘도 및 상관 색온도 분포 측정
자동차용 계기판 휘도 분포 측정

제품특징

저휘도 측정 범위 및 내구성 향상

최저 측정 휘도가 기존 모델(CA-2000) 대비 2배 개선되어 0.05cd/m² 측정이 가능하며, 측정 가능 횟수가 약 5배 증가 하였습니다.

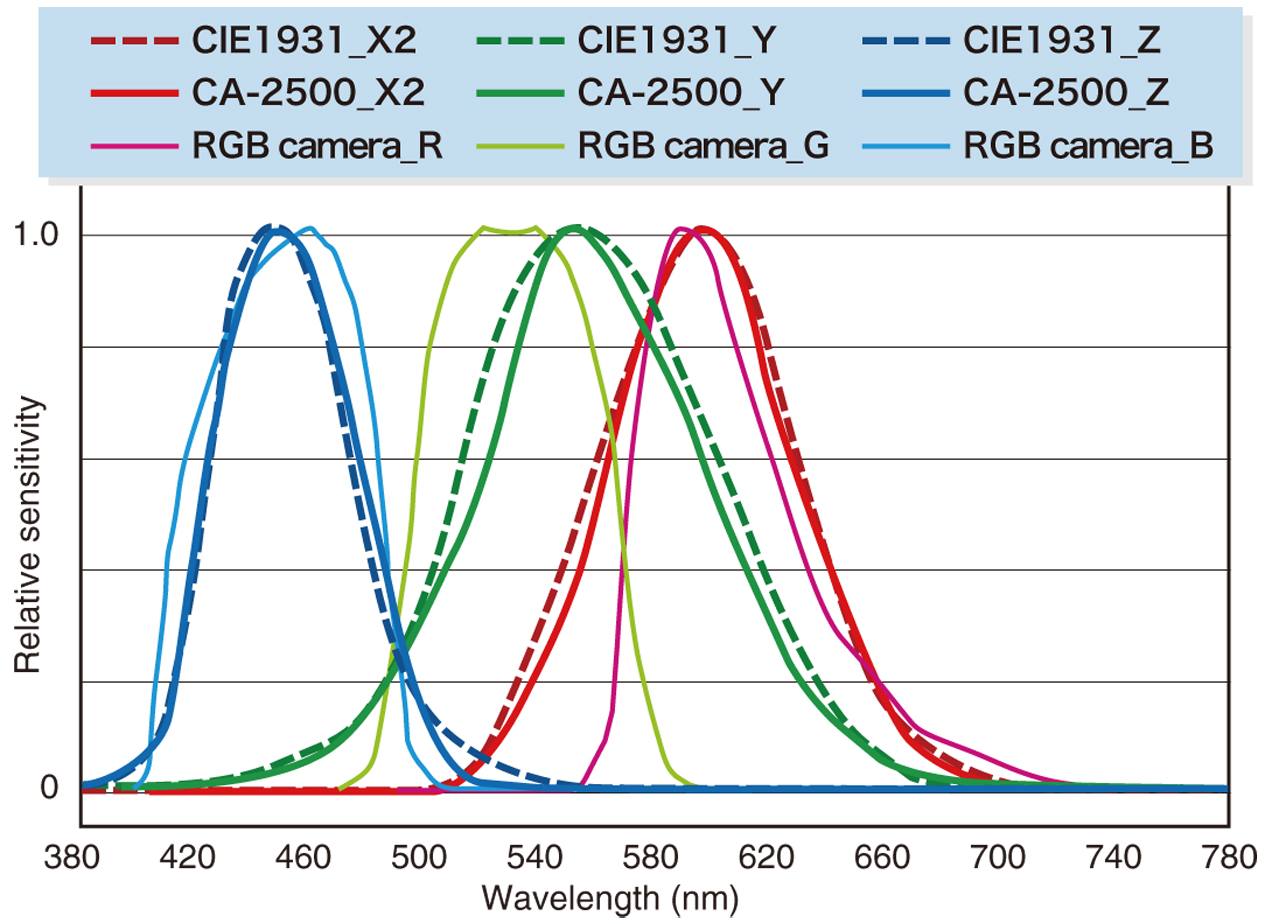

XYZ 필터 센서로 사람의 시감도와 상관성이 높습니다

CIE 1931 등색함수에 가까운 분광응답도를 가진 XYZ 필터를 채용함으로써, 디지털 비디오카메라 등에 사용되는 RGB 색분리 필터 등에 비해 더 사람의 시감과 비슷한 휘도 및 색도를 측정할 수 있습니다.

980×980, 약 1M Pixels 제공

Pixel 별 Raw Data, 이미지 및 그래프 출력이 가능하며 휘도, 색도 분포를 관찰할 수 있습니다.

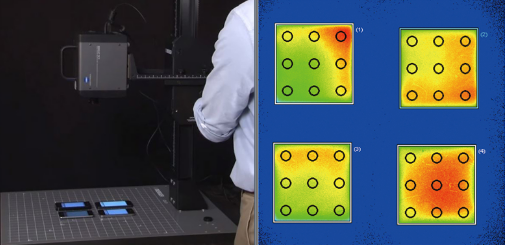

Spot 측정은 임의로 Spot의 크기나 수를 설정하여 Spot 내외 평균값을 표시하는 다점 측정이 가능하여 최대 2,500개를 설정할 수 있습니다. 또한 복수 대상물을 한 번에 측정 가능합니다.

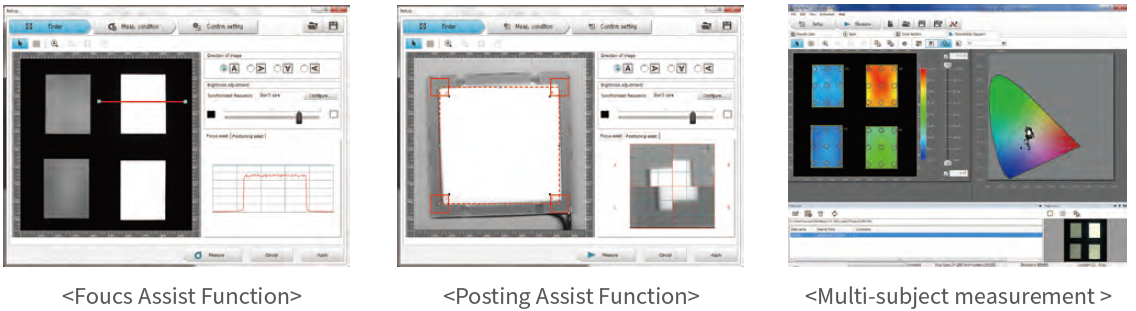

간편하게 만들어진 새로운 소프트웨어 CA-S25w

Focus assist, Position assist, Auto detection 기능으로 번거로운 측정 준비가 불필요하며, 조작성이 뛰어난 소프트웨어 입니다. 또한 사용자 소프트 개발 프로그램인 SDK를 사용하면, 사용자 환경에 맞춘 소프트웨어를 쉽게 만들 수 있습니다.

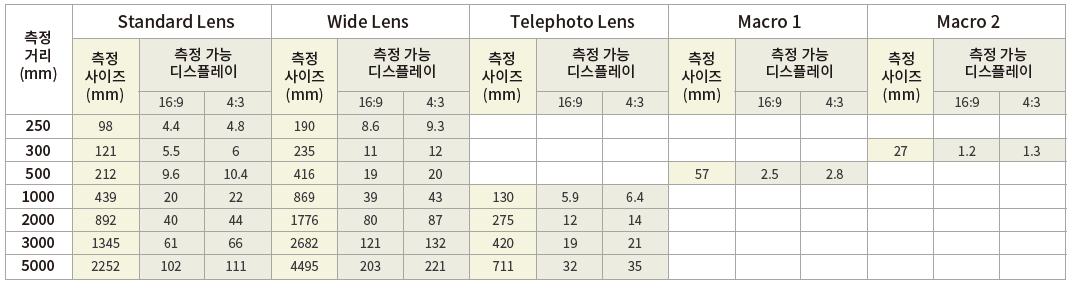

주요 측정 거리에 대한 측정 사이즈

※ 측정 사이즈는 가로세로의 길이를 나타냅니다.

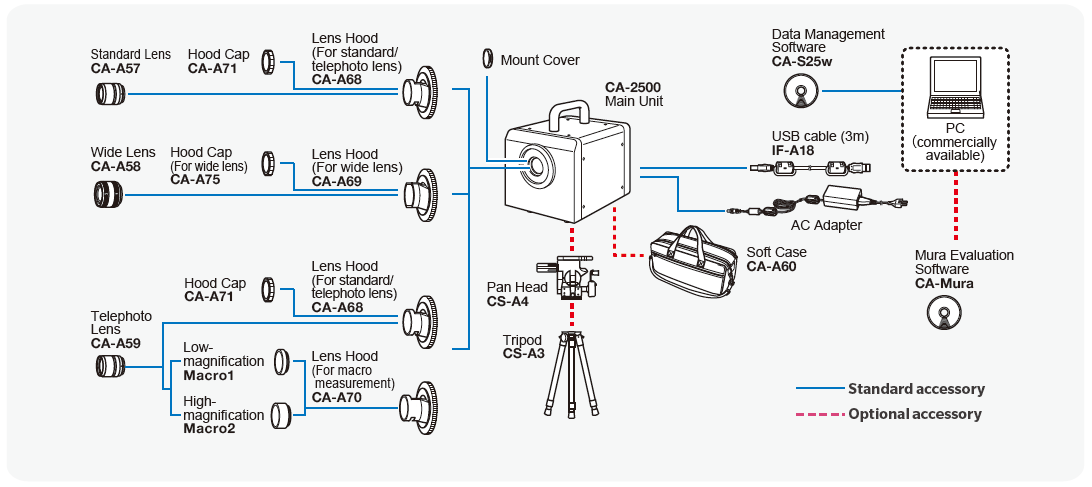

시스템도

주요사양

제품명		CA-2500A
측정 렌즈		Standard Lens	Wide Lens	Telephoto Lens	Macro 1	Macro 2
측정 가능 사이즈		약 98 mm 이상	약 145 mm 이상	약 115 mm 이상	약 57 mm	약 27 mm
휘도 측정 범위		0.05 ~ 100,000 cd/m²	0.05 ~ 100,000 cd/m²	0.25 ~ 100,000 cd/m²	0.25 ~ 100,000 cd/m²	0.5 ~ 100,000 cd/m²
정확도	휘도	±3%	±3%	±3%	±3%	±3%
정확도	색도	±0.005	±0.005	±0.005	±0.005	±0.005
반복성	휘도	0.5%	0.5%	0.5%	0.5%	0.5%
반복성	색도	0.001	0.001	0.001	0.001	0.001
측정점 간의 오차	휘도	±2%
측정점 간의 오차	색도	±0.002
측정 포인트 (해상도)		980 x 980 (데이터 관리 소프트웨어 CA-S25w / CA-S20w 사용시, 490x490, 196x196 선택 가능)
표색계		XYZ, Lvxy, Lvu'v', TΔuv, 주파장 · 색순도
크기	본체	160(W)×192(D)×164(H) mm (핸들 포함 높이 : 211 mm)
크기	무게	약 3.5 Kg (표준 렌즈, 렌즈 후드 장착시)
