Chroma Meter

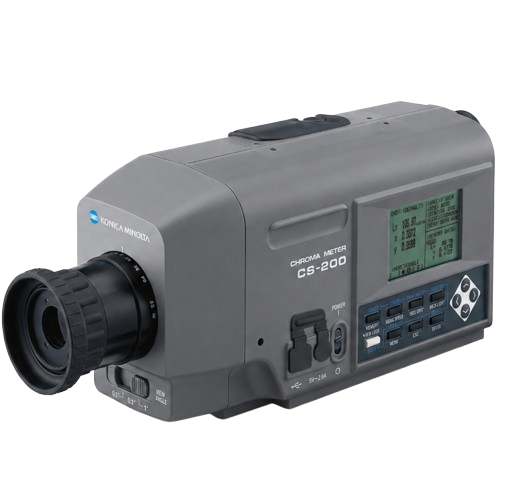

CS-200

특징

분광 피팅 방식(분광 데이터 출력 불가)

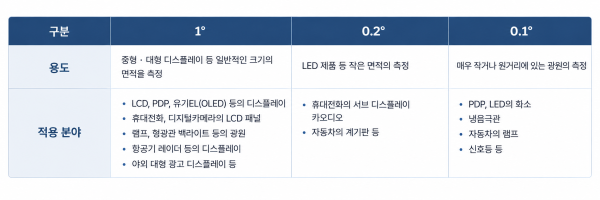

측정면적(1°, 0.2°, 0.1°) 조절 가능

용도

삼자극치 타입의 간편성, 조작성을 유지하면서 독자 개발한 분광 피팅 방식으로, 고정밀의 휘도 · 색도 측정이 가능한 색채휘도계

카탈로그 매뉴얼 소프트웨어 제품문의

제품개요

새롭게 개발된 분광 피팅 방식을 채택하여 디스플레이, LED, 조명 등 다양한 광원을 대상으로 휘도, 색도, 상관 색온도를 정밀하게 측정할 수 있습니다. 또한 소형·경량 구조와 배터리 구동 방식을 통해 저휘도부터 고휘도까지 단일 장비로 대응 가능하며, 측정 대상 크기에 맞추어 측정각(1°, 0.2°, 0.1°)을 간단히 전환할 수 있습니다.

주요용도

OLED, LCD 등의 디스플레이 측정
램프, 백라이트 등의 광원 측정
도로 및 터널의 조명 측정
스마트폰, 디지털 카메라의 LCD 패널 측정
옥·내외 광원 및 사이니지 디스플레이 측정

제품특징

고정밀의 휘도, 색도 측정을 실현하는 "분광 피팅 방식"

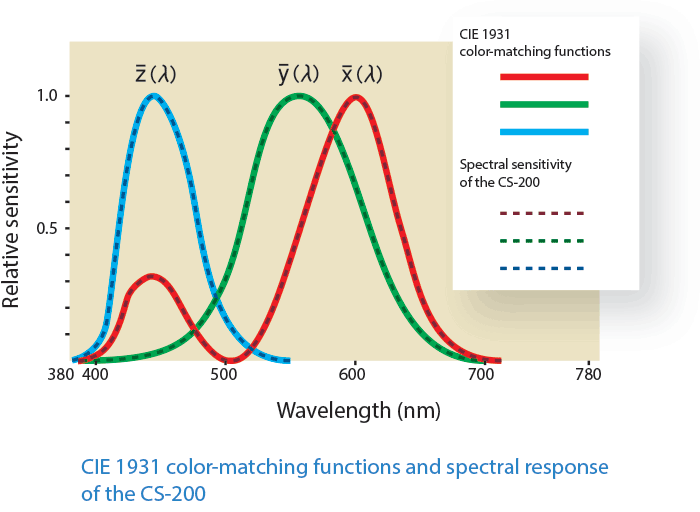

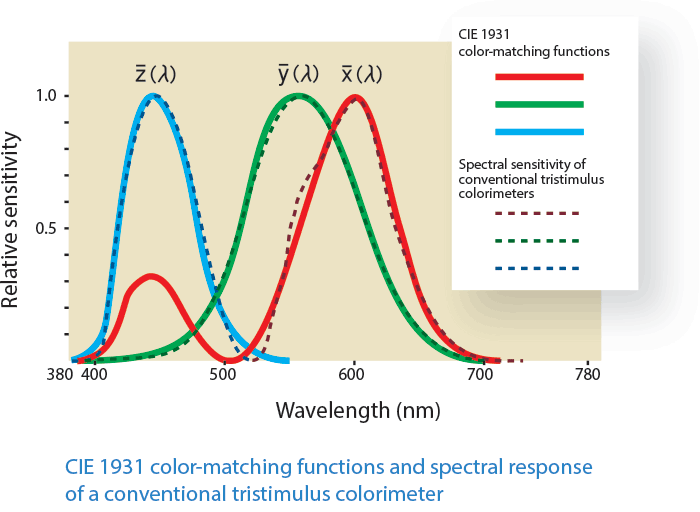

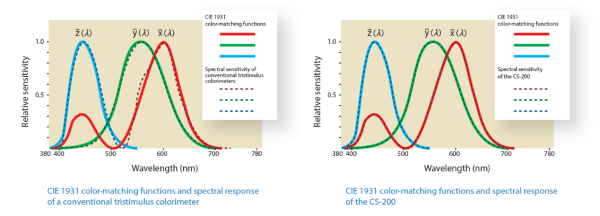

분광 피팅 방식은 40개의 센서를 활용하여 인간의 눈 감도 특성(CIE1931 등색함수)에 맞춰 연산하는 코니카미놀타의 독자적인 기술입니다. 기존 삼자극치 방식의 색채휘도계와 비교해 훨씬 정밀한 삼자극치(XYZ) 값을 측정할 수 있습니다.

가시광 전 영역을 감지하는 40개 센서의 출력값에 최적화된 계수를 적용하여, 측정기의 분광 응답도를 CIE1931 등색함수에 정확히 일치시킵니다.

저휘도에서 고휘도까지 광범위한 측정 가능

저휘도 0.01cd/m² ~ 고휘도 20,000,000cd/m² 까지 광범위한 영역을 측정할 수 있으며 새롭게 적용된 AUTO MODE는 측정 대상의 밝기에 따라 최적의 측정 속도를 선택하여 정밀 측정을 극대화합니다.

또한, 사용자의 환경과 상황에 맞는 측정 속도를 선택할 수 있습니다.

* 측정 속도 모드 라인업:

Auto / LTD. Auto
MANUAL
Super-FAST / FAST
Slow / Super Slow

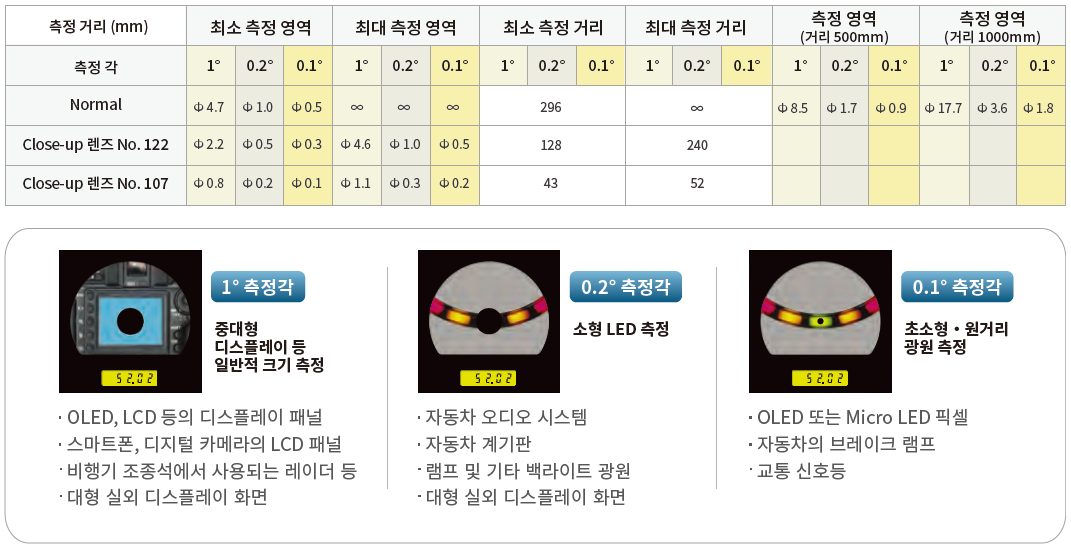

클로즈업 렌즈 사용으로 미소면적 측정 가능

별매 부속품인 클로즈업 렌즈 옵션을 장착하면 미세하고 작은 미소 면적의 샘플도 흔들림 없이 정밀하게 측정할 수 있습니다.

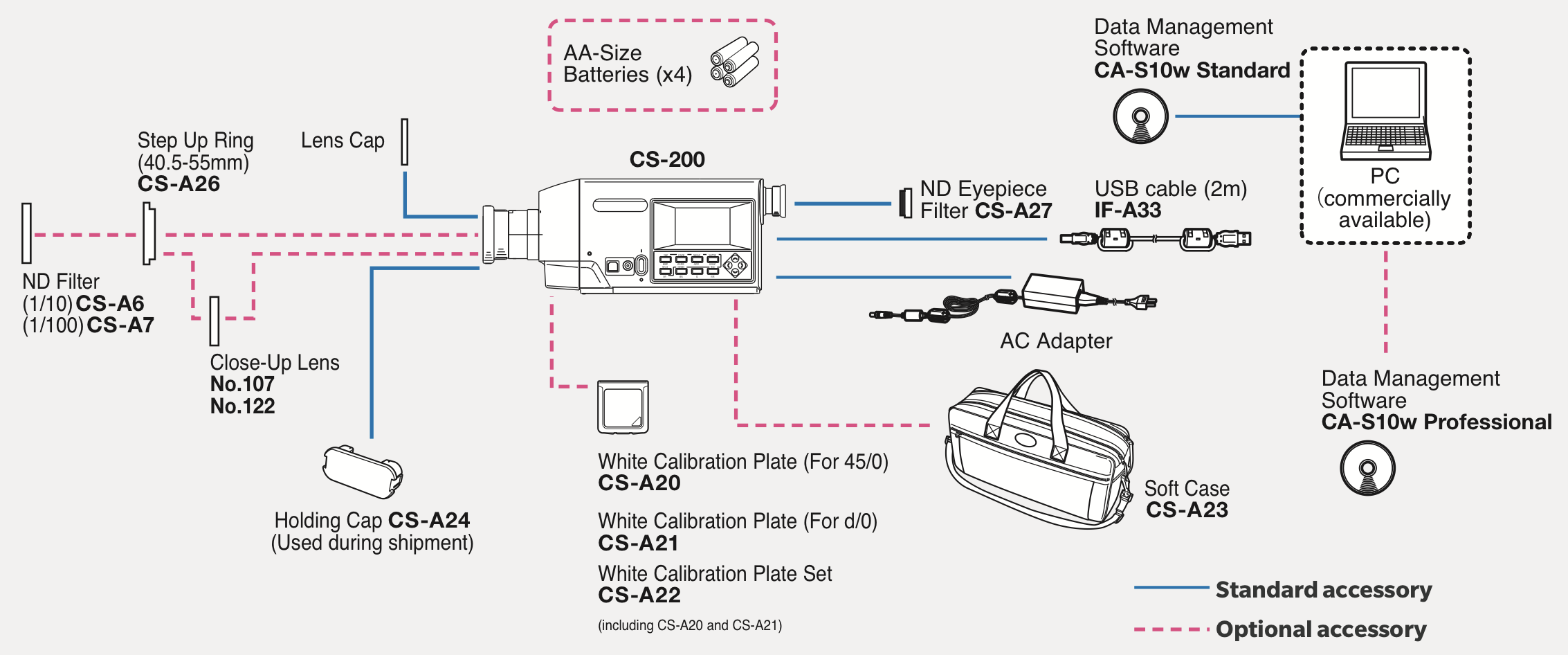

시스템도

주요사양

제품명	CS-200
측정각	1°		0.2°	0.1°
휘도측정범위	0.01 ~ 200,000cd/m²		0.01 ~ 5,000,000cd/m²	0.01 ~ 20,000,000cd/m²
최소측정범위	0.5mm (0.1mm 클로즈업 렌즈 사용시)		최단측정거리	296mm (금속렌즈 끝에서부터의 거리)
정밀도(표준광원A)	150cd/m²	Lv±2% ±1digit, xy±0.002	반복성	0.01 ~ 1cd/m²	Lv0.01cd/m²+1digit
	0.01 ~ 0.5cd/m²	Lv0.02cd/m² ±1digit		1 ~ 2cd/m²	Lv0.5%+1digit, xy 0.002
	0.5 ~ 1cd/m²	Lv0.02cd/m² ±1digit, xy±0.007		2 ~ 4cd/m²	Lv0.5%+1digit, xy 0.001
	1 ~ 10cd/m²	Lv±2% ±1digit, xy±0.004		4 ~ 8cd/m²	Lv0.5%+1digit, xy 0.0005
	10 ~ 200,000 cd/m²	Lv±2% ±1digit, xy±0.003		8 ~ 200,000 cd/m²	Lv0.1%+1digit, xy 0.0004
	5,000 cd/m²	color filter(RGB), xy±0.006	시야	2/10 degrees
측정 시간	AUTO(약 1초 ~ 60초 자동 세팅), LTD.AUTO(약 1초 ~ 3초 자동세팅), Super-FAST(약 2회/sec), FAST(약 1회/sec), SLOW(약 0.3회/sec), Super-SLOW(약 0.1회/sec)
표색계	XYZ, Lvxy, LvΔuv, Lvu'v', 주파장		배터리 사용 시간	약 3시간(연속측정 / FAST 모드 / AA알카라인 전지)
크기	95(W)×334(D)×127(H) mm		시야	1.8Kg
