Chroma Meter

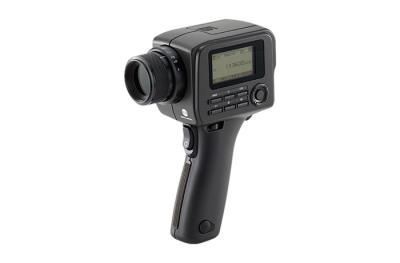

CS-150/CS-160

특징

필터 방식(색채휘도계 기본 모델)
CS-150: 1° 측정, CS-160: 1/3° 측정

용도

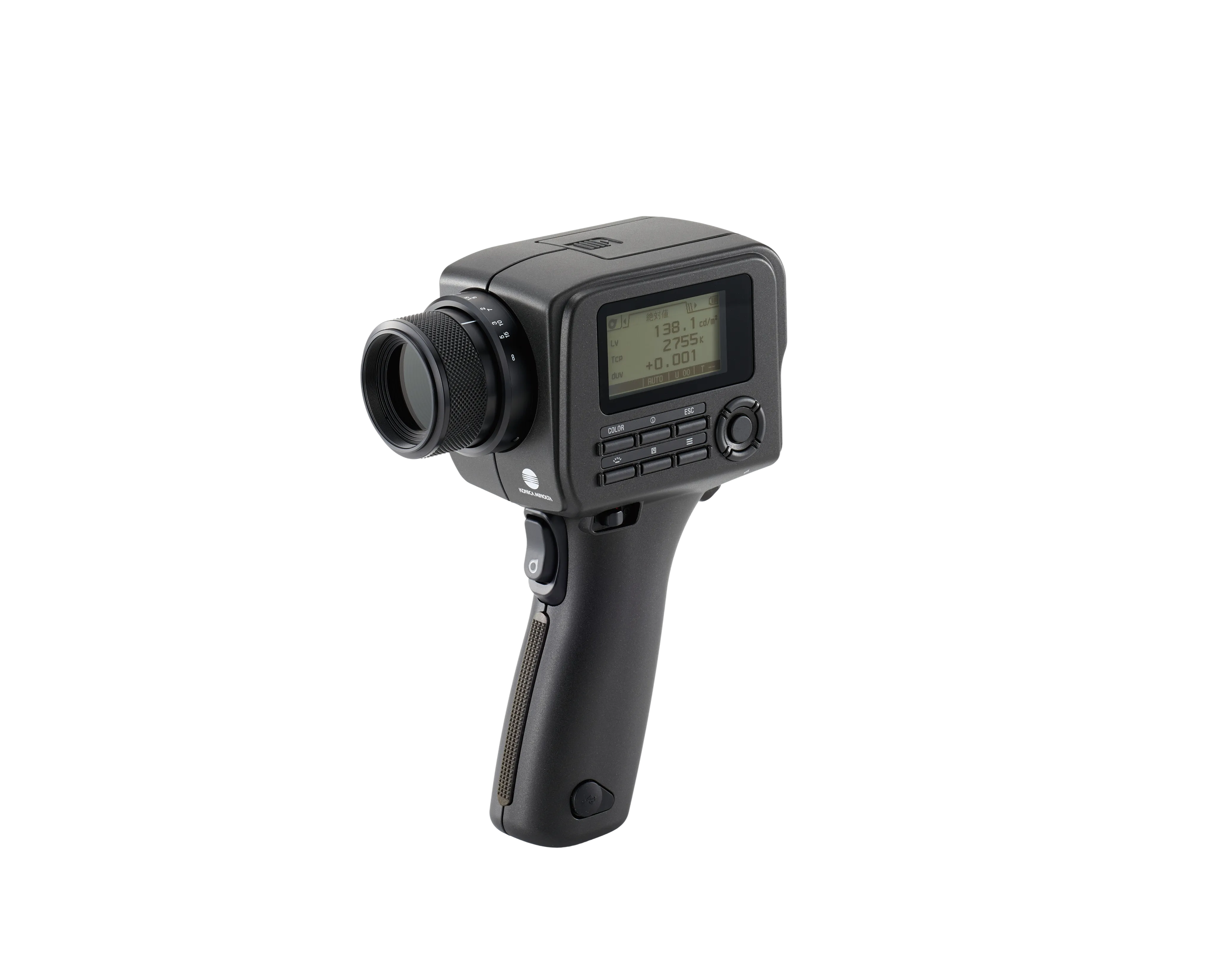

핸디 타입이면서 고정밀도로 사용하기 쉬운 색채휘도계

카탈로그 매뉴얼 소프트웨어 제품문의

제품개요

USB2.0 인터페이스 탑재로, PC에서의 제어가 가능합니다. 저휘도부터 고휘도까지의 광범위한 휘도 · 색도 · 상관 색온도 측정이 가능하고, 사용하기 편리한 고정밀도 색채휘도계입니다. 무게가 불과 850g(건전지 별도)으로 경량, 컴팩트한 제품이며 휴대는 물론, 생산 라인이나 시스템 장치의 센서 용도로도 사용 가능합니다.

주요용도

OLED, LCD 등의 휘도 및 색도 측정
LEC 백라이트, Micro LED 등의 휘도 및 색도 측정
도로, 터넌ㄹ 조명 및 옥외 간판, 광원 측정
자동차 도로, 공항 관련 표지 측정

제품특징

고정밀도를 실현

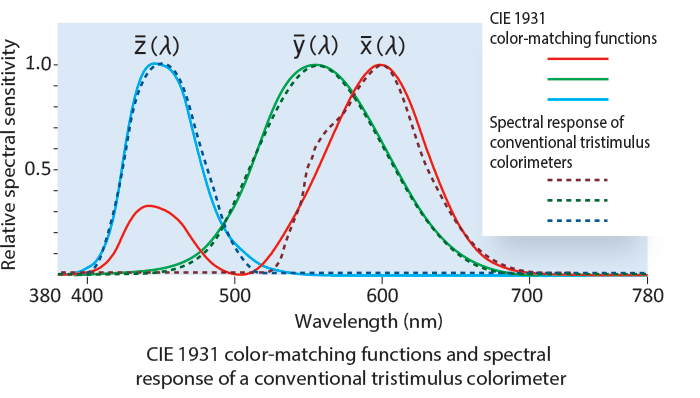

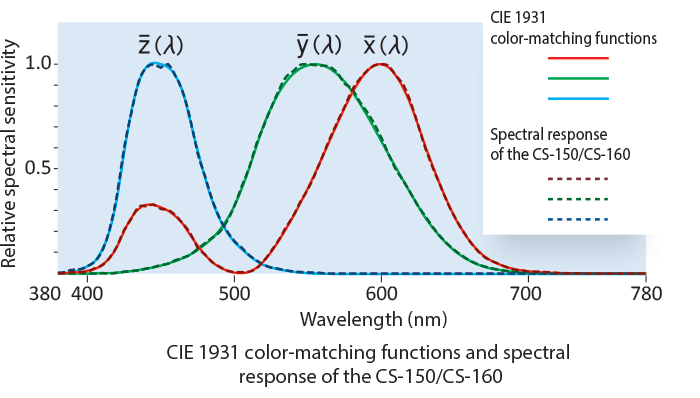

CS-150/CS-160은 인간의 눈의 감도에 대응하는 표준 분광 응답도(CIE 1931 등색함수)에 합치한 감도를 갖춘 3개의 센서를 새롭게 탑재하여, 이 센서들의 출력을 사용하는 고정밀 삼자극치 타입의 색채휘도계입니다.

※ CIE 1931 등색함수에 대한 X(λ)의 분광 응답도 피크는 장파장 영역 외에 단파장 영역에도 존재합니다만, 기존의 색채휘도계 센서는 X(λ)의 단파장 영역에 대한 감도가 없어 Z(λ)로부터 산출해 왔습니다. 그에 반해 CS-150/CS-160의 센서는 X(λ)의 감도가 장파장 영역 및 단파장 영역에도 있어 이상적인 인간의 눈의 감도에 가깝게 측정할 수 있게 되었습니다.

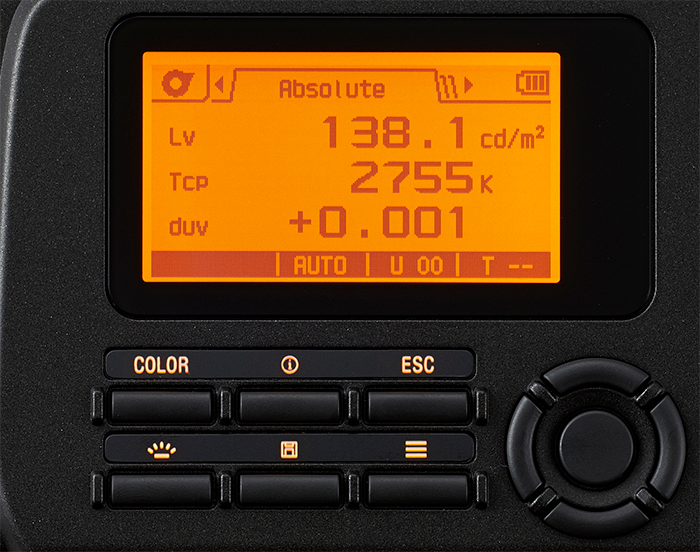

간편하고 편리한 사용방법

측정 대상물의 휘도에 맞춰 최적의 측정 시간이 자동으로 선택되는 기능인 오토 모드를 탑재하고 있으며, 백라이트 기능을 통해 어두운 장소에서도 촬영이 가능합니다.

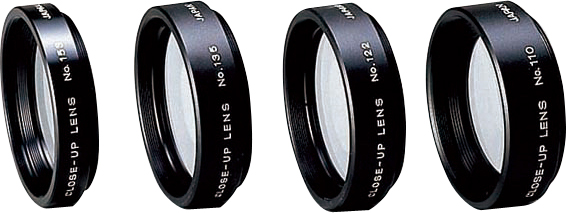

다양한 클로즈업 렌즈 옵션

미소 측정용으로 4 종류(No.153, No.135, No.122, No.110)의 렌즈가 준비되어 있습니다.

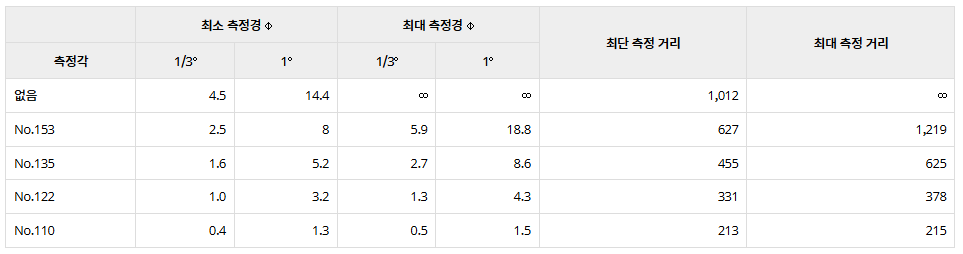

측정 거리와 측정경

※ 측정 거리는 측정 기준에서부터의 거리입니다.

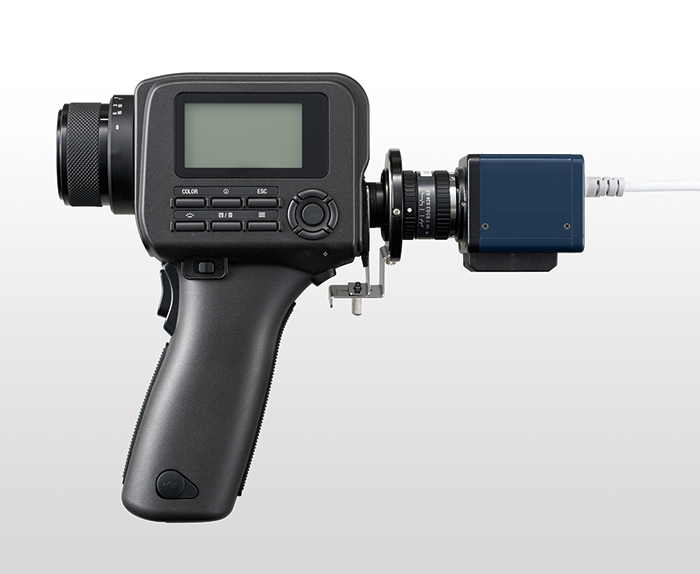

CCD 카메라 장착 어댑터는 설치 측정용으로도 사용 가능

공업용 CCD 카메라를 파인더 사이의 C 마운트에 장착할 수 있습니다.

※ CCD 카메라는 별도 판매입니다.

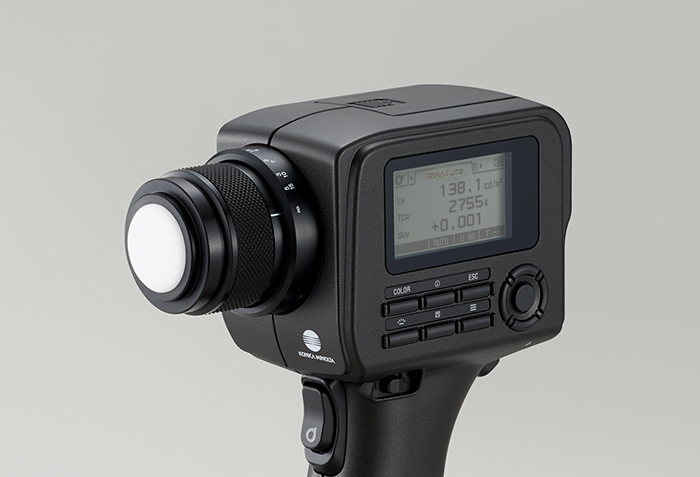

조도 어댑터로 조도 측정 가능

별도 판매인 조도 어댑터를 통해 조도 측정도 가능합니다. 측정 조도 범위는 다음과 같습니다.

CS-150：0.15 ~ 999,900 lx 상당
CS-160：1.5 ~ 9,999,000 lx 상당

※ 간이 조도 측정 기능이며 DIN이나 JIS 규격에 준거하지 않습니다. (표시 단위는 cd/m²입니다)

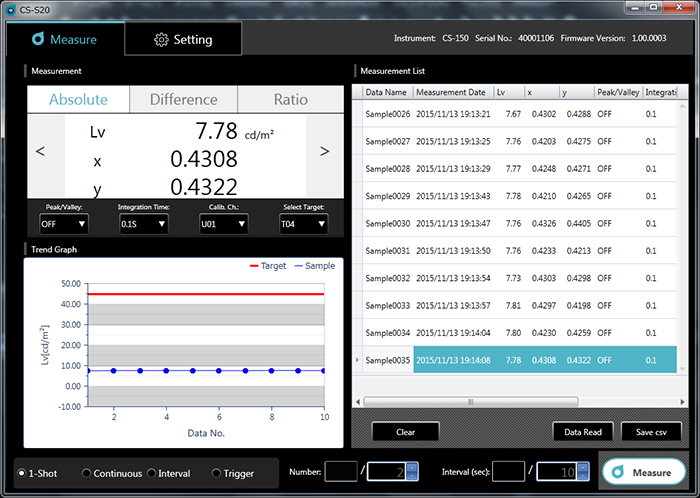

사용하기 쉬운 유틸리티 소프트웨어

표준 사양인 소프트웨어를 사용하면 PC에서 측정기를 제어하여 인터벌 측정이나 측정 데이터, 리스트를 표시할 수 있습니다. 또한 스프레드시트 소프트웨어로 데이터를 전송할 수 있습니다.

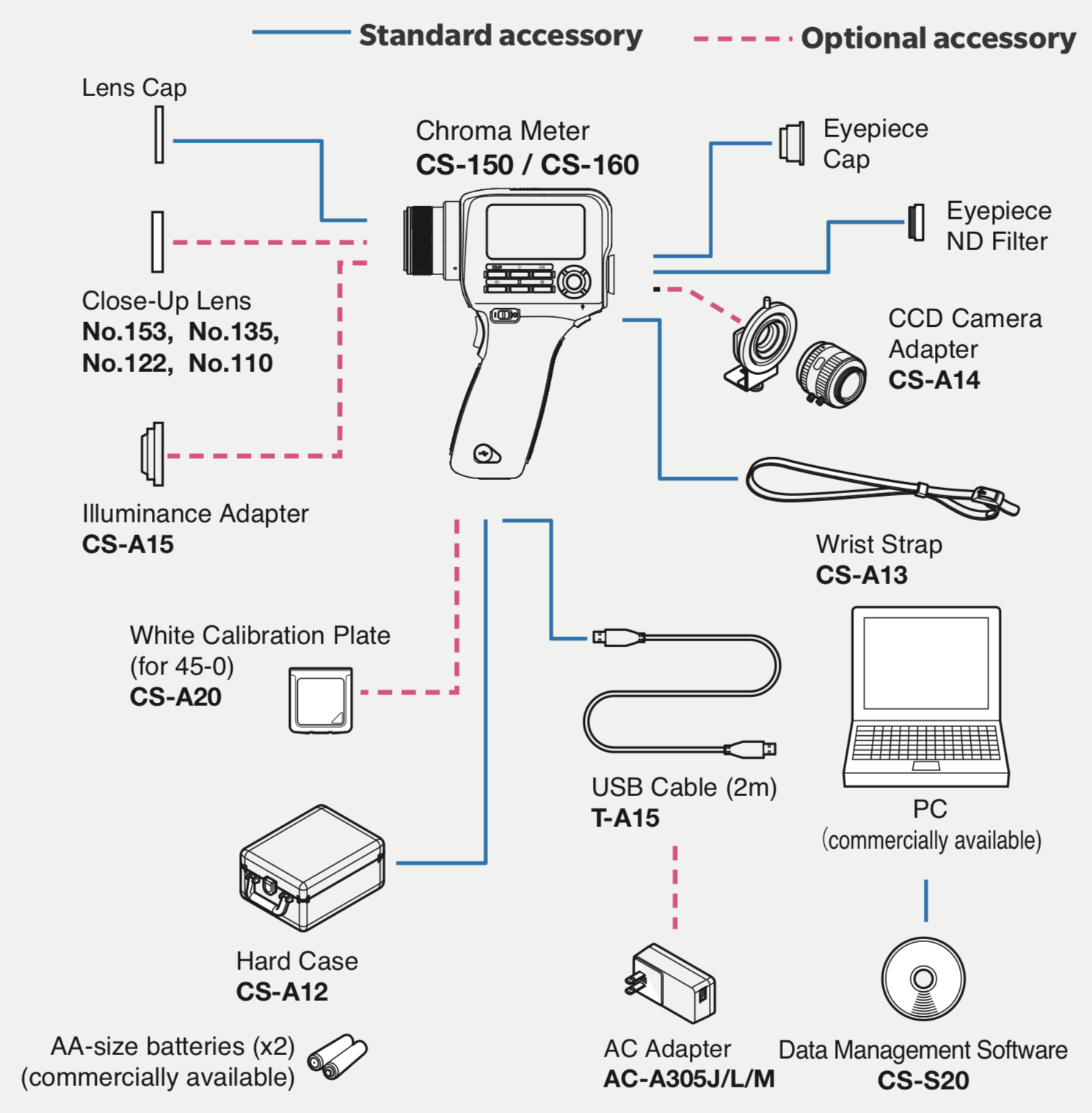

시스템도

주요사양

제품명	CS-150	CS-160
측정각	1°	1/3°
측정범위	0.01 ~ 999,900cd/m²	0.1 ~ 999,900cd/m²
광학시스템	f = 85mm F2.8 SLR 시스템
측정거리	1,012mm ~ ∞
측정모드	Lv, xy (Y,xy), Lv, Tcp, duv, XYZ, Lv, λd, pe
정밀도(표준광원A)	(휘도) ±2% ±1digit (색도) ±0.004(5cd/m² 이상)	(휘도) ±2% ±1digit (색도) ±0.004(50cd/m² 이상)
반복성(표준광원A)	(휘도) 0.2% ±1digit (색도) 0.001(10cd/m² 이상) 0.002(5cd/m² 이상)	(휘도) 0.2% ±1digit (색도) 0.001(100cd/m² 이상) 0.002(50cd/m² 이상)
측정시간	Auto : 0.7 ~ 4.3 sec, Manual : 0.7 ~ 7.1 sec
인터페이스	USB 2.0
크기	71(W)×154(D)×214(H) mm
무게	850g (배터리 제외)
