Spectrophotometer

CM-17d/16d

특징

분광 방식(반사색)
카메라 내장(CM-17d)

용도

CM-700d/600d 후속 모델로 자동차 내장재 및 부품, 의약/화장품, 식품 등의 다양한 산업군에서 사용되며, 인체공학적 디자인이 적용되어 편리한 측정을 제공합니다.

카탈로그 매뉴얼 소프트웨어 제품문의

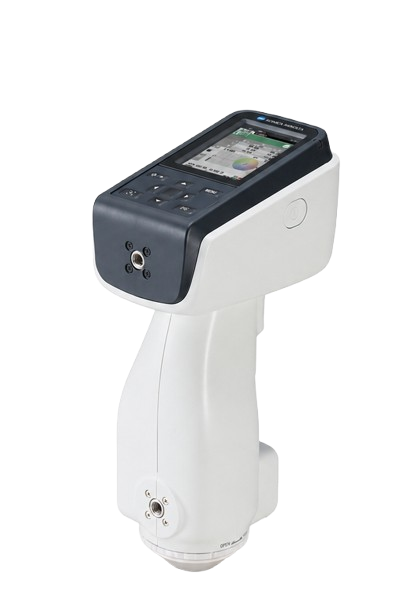

제품개요

CM-17d/16d는 다양한 분야의 개발·생산 현장에서 수 많은 도입 실적을 가지는 포터블 형태의 분광측색계인 CM-700d/600d 후속 모델입니다.
새로운 기능이 탑재된 CM-17d는 전자 뷰 파인더를 통한 쉽고 편리한 측정이 가능하며, 코스트 퍼포먼스가 뛰어난 CM-16d로 2가지 종류를 지원하고 있습니다.
소품, 곡면 형태의 샘플 측정이 우수하고 무선 연결로 인한 거리의 제약에서 자유로워 편리한 데이터 관리를 바탕으로 다양한 작업 환경에서 활용이 가능한 모델입니다.

주요용도

반사색, 디스플레이, 자동차 내장재, 플라스틱, 수지, 사출, 잉크 등

제품특징

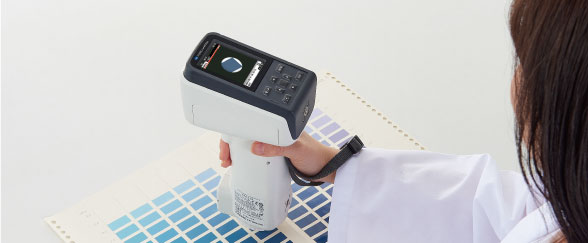

편리함을 추구하는 디자인

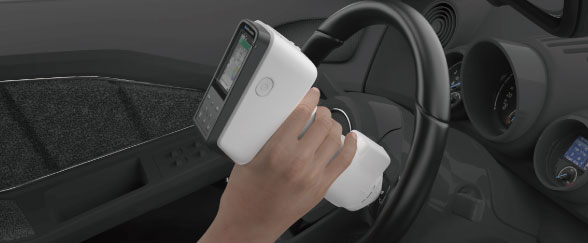

CM-17d/16d 모델은 한 손으로 작업이 가능하며, 소형 부품이나 곡면 샘플 측정 등 다양한 조건에서도 안정적으로 사용할 수 있도록 설계되었습니다. 인체공학적 바디 구조와 경사형 조작 화면은 장시간 사용 시 피로를 최소화하고, 우수한 시인성을 제공하여 사용자 편의성을 극대화합니다.

정확한 측정을 도와주는 전자 뷰 파인더

CM-17d에는, 전자 뷰 파인더 기능이 탑재되어 있습니다. 이를 통해 측정 위치를 간단하게 화상으로 확인이 가능하며, 편리하게 위치를 맞출 수 있습니다. 측정 버튼을 길게 눌러 전자 뷰 파인더 기능을 작동하고 측정 위치를 확인하고 측정 버튼을 눌러 측정을 진행할 수 있도록 설계되었습니다.

이전 모델과의 호환성 유지 및 측정 정확도 향상

CM-17d/16d 분광측색계 모델은 CM-700d/600d와 동일한 조명·수광 광학계를 사용하여 동일 환경의 데이터를 활용하므로써 기존 CM-700d/600d 모델을 사용하는 사용자도 편리하게 데이터를 이관하여 사용할 수 있습니다.

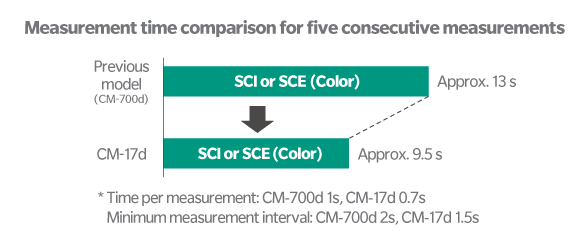

저반사율 측정 시 반복성 향상

저반사율 샘플 등의 흑색에서도 반복성을 향상하였으며, 기기간 오차 범위를 축소하였습니다. 그리고 측정 시간과 측정 간격을 단축하여 작업 효율화에 기여합니다.

파장 보정 기능에 의한 높은 신뢰성을 실현

사용 시 충격이나, 주위의 환경에 따른 온도 등 다양한 외부 요인으로 생길 수 있는 파장의 어긋남을 보정하는 "파장 보정 기능 WAA(Wavelength Analysis & Adjustment)" 을 탑재하고 있습니다. 계측기의 파장 편차를 자동으로 검출하여 보정하는 코니카미놀타의 독자적인 기술을 통해 측정 데이터를 보다 안심하고 신뢰할 수 있습니다.

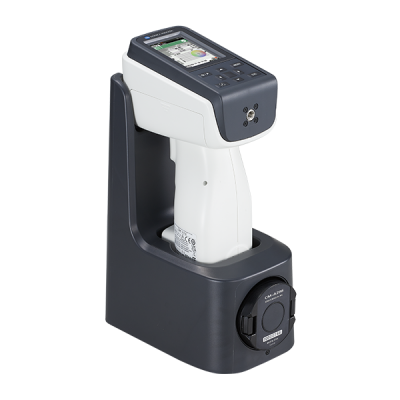

충전 및 교정 관리에 편리한 크레들

사용하지 않을 때 기기를 거치하고 충전 기능을 제공하며, 제로 및 화이트 교정을 편리하게 진행할 수 있습니다. (CM-17d)

무선 연결을 통한 편리한 작업

본 제품은 무선 LAN과 Bluetooth 기능을 통해 PC와의 유선 연결 없이 측정이 가능합니다. 또한, 무선 LAN은 Bluetooth로는 지원되지 않는 장거리 통신을 실현하여, 폭넓은 작업 환경에서도 안정적이고 쾌적한 사용이 가능합니다.

색채 데이터 소프트웨어 SpectraMagic NX2

SpectraMagic NX2는 사용자에게 맞춤형 화면을 제공하는 색상 관리 소프트웨어입니다. 사용자들 간의 원활한 데이터 운용 및 전송을 위한 기능 및 분석을 위한 스펙트럼 그래프, 색상 차이 그래프 및 다양한 데이터 목록을 표시하여 편리한 디지털 색채 관리를 도와줍니다.

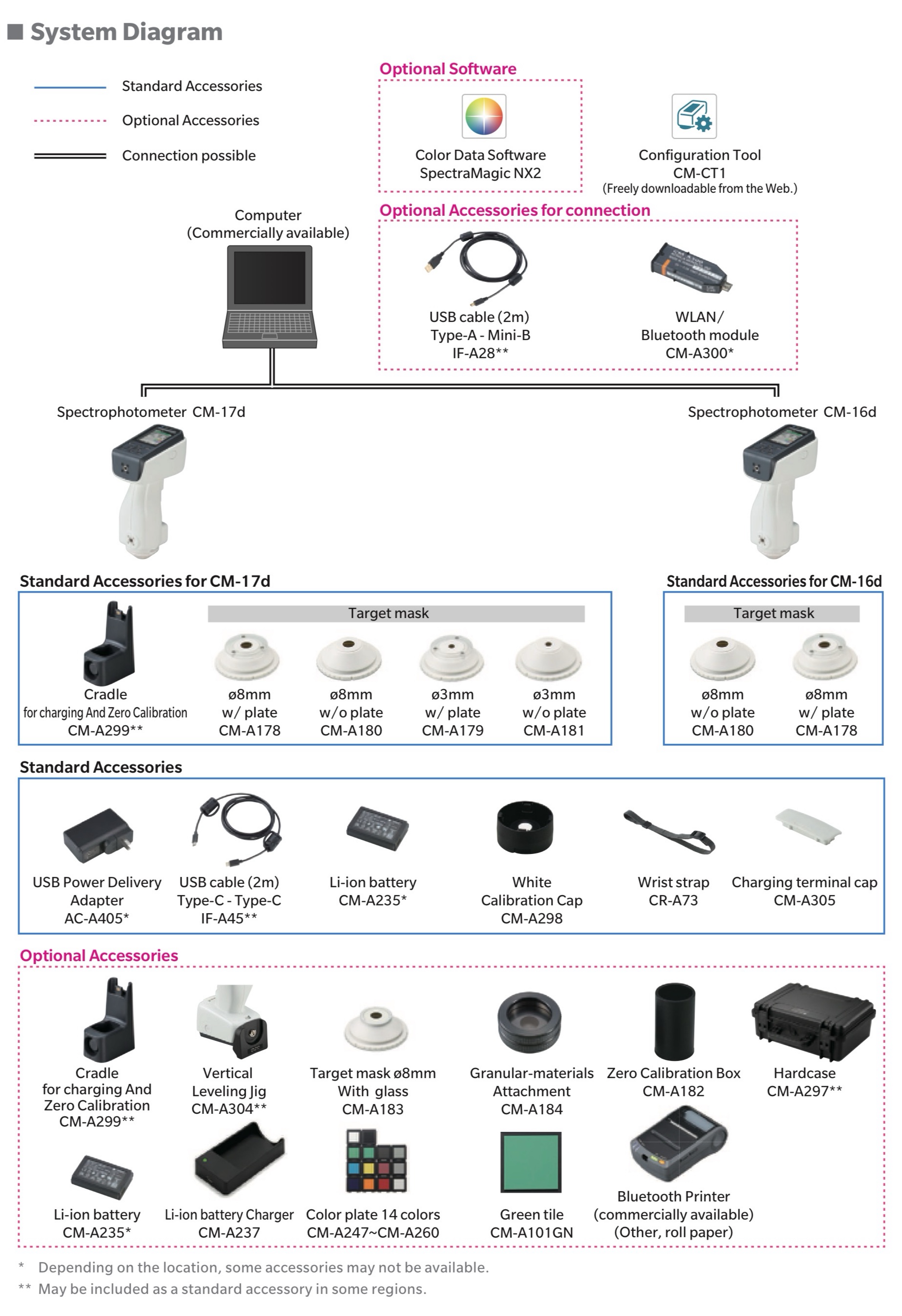

시스템도

주요사양

제품명	CM-17d	CM-16d

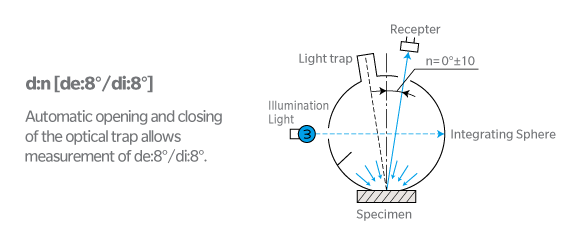

조명 · 수광 광학계	di: 8°, de: 8°(확산 조명 · 8° 방향 수광), SCI(정반사광 포함) / SCE(정반사광 제거) 자동 변환 기구 부착 (ISO7724/1, CIE No.15 (2004), ASTM E 1164(SCI), DIN5033 Teil7, JIS Z 8722 조건부 표준 준수)
적분구 사이즈	Φ40 mm
수광 소자	듀얼 32 소자 실리콘 포토다이오드 어레이
분광 수단	평면 회절 격자
측정 파장 범위	400 nm ~ 700 nm
측정 파장 간격	10 nm
반치폭	약 10 nm
반사율 측정 범위	0~175%, 표시 분해능 : 0.01%
측정용 광원	펄스 제논(Xenon) 램프(UV컷 필터 부착)
측정 시간	약 0.7초
최단 측정 가능 간격	약 1.5초(SCI 또는 SCE 측정 시)
측정 가능 횟수	전용 리튬 배터리 사용 시: 약 2000회 (WLAN/Bluetooth 사용 시 약 1,000회) *전용 리튬 배터리로 23℃ 에서 10초 간격으로 촬영
측정경/조명경	MAV: Φ8 mm/Φ11 mm SAV: Φ3 mm/Φ6 mm (2종류 전환 가능)	MAV: Φ8 mm/Φ11 mm
반복성	Δ E*ab 0.02 이내의 표준편차	Δ E*ab 0.04 이내의 표준편차
반복성	*코니카미놀타 표준조건에서 백색 보정 후 5초 간격으로 백색보정판 30회 측정 시
기기간오차	ΔE*ab 0.12 이내(MAV/SCI)	ΔE*ab 0.2 이내(MAV/SCI)
기기간오차	※마스터 바디를 기준으로서, BCRA 시리즈 II 12색 측정 시의 평균치, 23℃
파장 보정 기능	WAA (Wavelength Analysis & Adjustment) 기능
카메라 뷰파인더 기능	사용 가능	-
표시 디스플레이	2.7형 TFT 컬러 LCD 액정
인터페이스	USB2.0 및 WLAN(IEEE 802.11 b/g/n)/Bluetooth® (Ver4.1, SPP-compatible) ※WLAN/Bluetooth는 옵션 모듈 사용 시
관찰 조건	2°시야, 10°시야
관찰 광원	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, User-defined ※2개 광원으로 동시 평가 가능
표시	분광 데이터, 분광 그래프, 색값, 색차값, 색차 그래프, OK / NG 판정, Pseudo 컬러, 색감 방향
표색계	Lab, LC*h, Hunter Lab, Yxy, XYZ 및 색상 차이, Munsell(C)
표색치	MI, WI (ASTM E313-73/ASTM E313-98); YI (ASTM E313-73, ASTM D1925); ISO brightness (ISO2470); WI/Tint (CIE); Tristimulus Strength; Opacity; Grey scale (ISO 105-A05); gloss value; User index, Jetness (Mc) (ISO18314-3); Blackness (My) (ISO18314-3/DIN55979); Undertone (dM) (ISO18314-3)
색차식	ΔEab (CIE1976); ΔE94 (CIE1994); ΔE00 (CIEDE2000); CMC (l:c); Hunter ΔE; DIN99o; FMC-2; ΔE*94 (Special)
저장 데이터 수	대상 데이터 1,000 개 + 샘플 데이터 5,000 개
전원	USB Type-C to C 어댑터(15w 이상), 리튬 이온 배터리 (탈부착 가능), USB 전원 (리튬 이온 배터리 장착)
충전 시간	(급속 충전) 약 3.5 시간 / (표준 충전) 약 6 시간
크기	79(W) × 128(D) × 230(H) mm
중량	약 700g (리튬 이온 배터리 포함)	약 660g (리튬 이온 배터리 포함)
사용 온습도 범위	5~40℃, 상대습도 80% 이하(35℃ 시), 결로가 발생하지 않을 것
보관 온습도 범위	0~45℃, 상대습도 80% 이하(35℃ 시), 결로가 발생하지 않을 것
