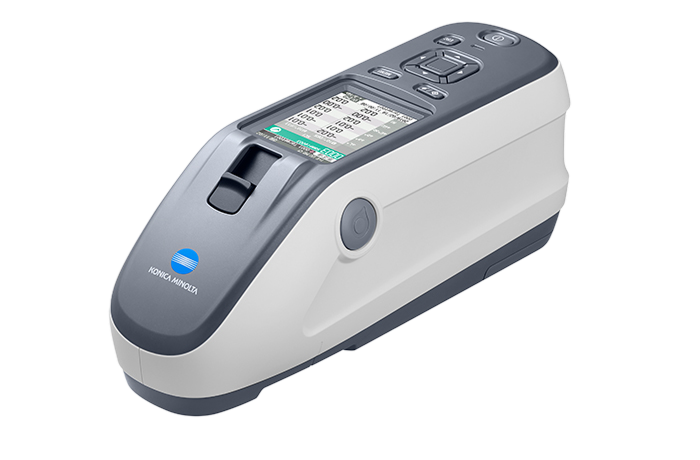

CM-26d는 최고 수준의 기차 · 반복성을 실현 한, 적분구 d/8° 타입의 휴대용 측색계 최상위 모델로 정밀도 향상과 다양한 기능으로 사용이 간편합니다. 주로 수지 부품, 자동차 내장 부품, 도료, 유리 등의 색 관리의 용도로 활용되고 있습니다.
로그인
제품소개
01
제품개요
02
주요용도
반사색, 도장, 페인트, 플라스틱, 섬유, 자동차 내·외장재 등
03
제품특징
포터블 측색계 최상위 수준의 기기간 차의 최소화와 반복성
서플라이 체인(supply-chain)의 다양화에 수반해 다거점에서의 데이터 공유의 요구가 높아져, 포터블 측색계에도 높은 기차와 반복성이 요구되어 오고 있습니다. CM-26d의 기기간의 차는 색채로 ΔE*ab 0.12 (12색 BCRA 평균)를 실현했습니다. 또한, CM-26d의 색채의 반복성도, 기존품의 반정도의 수준인 σΔE*ab 0.02를 실현하고 있습니다.

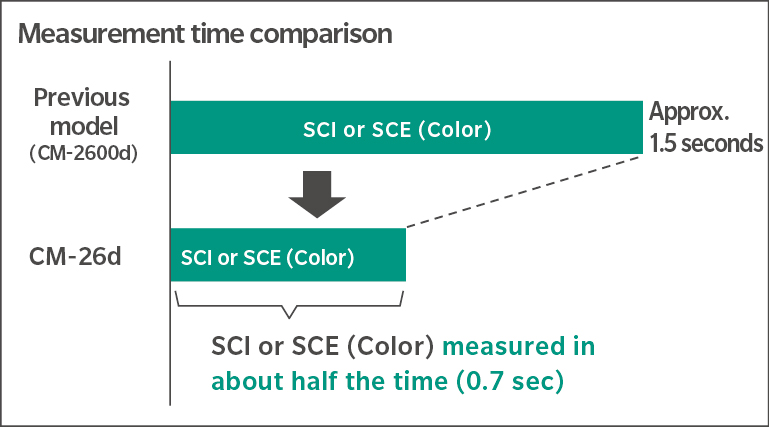

압도적인 측정 속도 실현
CM-26d는, 색채 측정으로 측정 시간 약 0.7초(SCI 또는 SCE로 측정했을 때)와 기존품의 약 반입니다. 또, 측정 가능 간격도 2초로 기존기에 비해 빠르게 연속해서 측정이 가능하기 때문에, 대량의 샘플 측정 등에 대해도 작업의 효율화를 실현합니다.

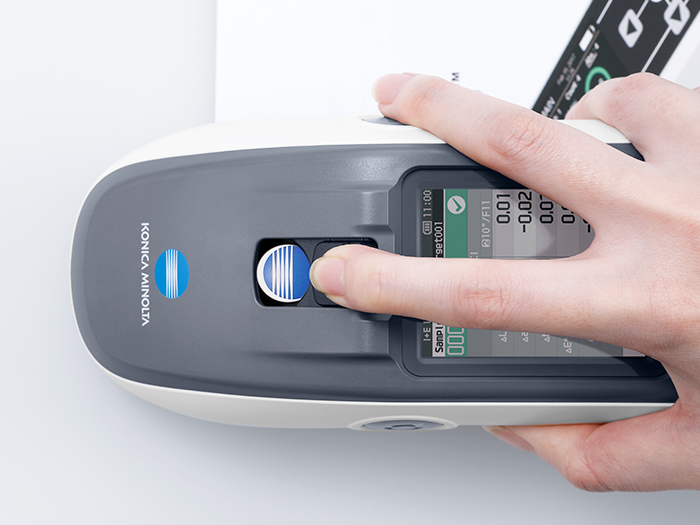

간편한 위치 정렬
LED 조명으로 측정 포인트를 밝게 조사하는 뷰 파인더 기능을 탑재하고 있기 때문에 위치 맞추기가 간단합니다. 이 뷰 파인더는, 본체 상부로부터 들여다볼 수 있는 위치에 있기 때문에, 무늬나 인쇄물 등의 측정 위치 설정에 적합합니다.

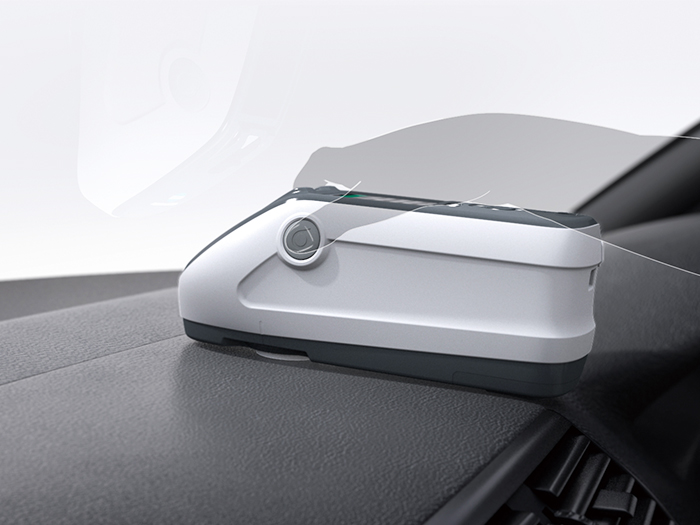

휴대하기 간편한 소형, 경량 유선형 바디
측정부에 엣지 디자인을 적용하여, 측정하기 어려운 곳에도 닿기 쉬운 유선형 디자인으로 기존에는 접근하기 어려웠던 부분도 측정할 수 있습니다. 또, 양쪽에 측정 버튼을 설치하고 있기 때문에, 측정하는 장소와 손잡이에 관계없이 측정이 가능, 또한 소형 경량으로 휴대하기 쉬운 형태로 되어있습니다.
샘플을 측정하기에 적합합니다.
타겟 마스크가 측정 샘플을 손상시키지 않는 소재로 제작되었습니다.

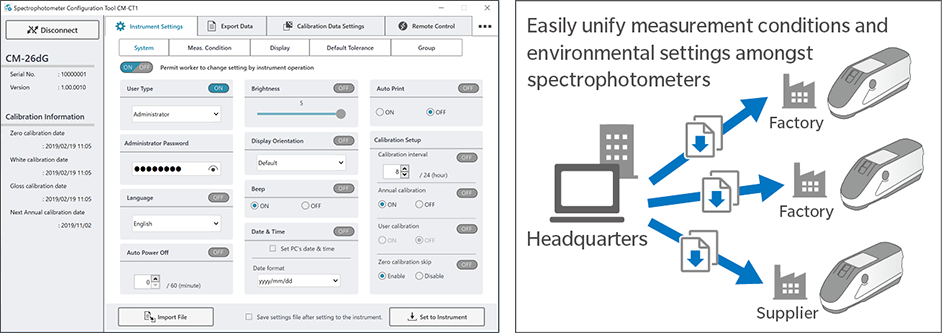

일괄 설정이 가능한 분광 측색계 설정 툴 CM-CT1
CM-26dG 시리즈의 기기 설정을 일괄적으로 설정할 수 있습니다. 여러 대를 사용하는 경우나, 공장간, 거래처와 동일 조건의 설정을 적용하는 경우에 설정 파일을 작성하는 것으로 간단하게 같은 조건으로 설정할 수 있습니다. 또한 유저 인덱스1) 설정으로 더욱 편리하게 사용이 가능합니다.
1) SpectraMagic NX2의 라이선스 키가 삽입되어 있거나 라이선스가 설치되어 있는 경우에만 설정 가능합니다.
OS | Windows® 10 Pro 64-bit / Windows® 11 Pro |
|---|---|
CPU | 2.0 GHz 상당 이상 |
메모리 | 2GByte 이상 |
하드디스크 | 시스템 드라이브에 10GB 이상 공간이 필요 |
제어 대상 계측기 | CM-26dG/26d/25d, CM-25cG, CM-M6, CM-700d/600d, CM-5/CR-5※ |
기타 | USB포트 (측정기와의 접속에 필요, SpectraMagic NX2의 라이선스 키 연결에 필요) |
04

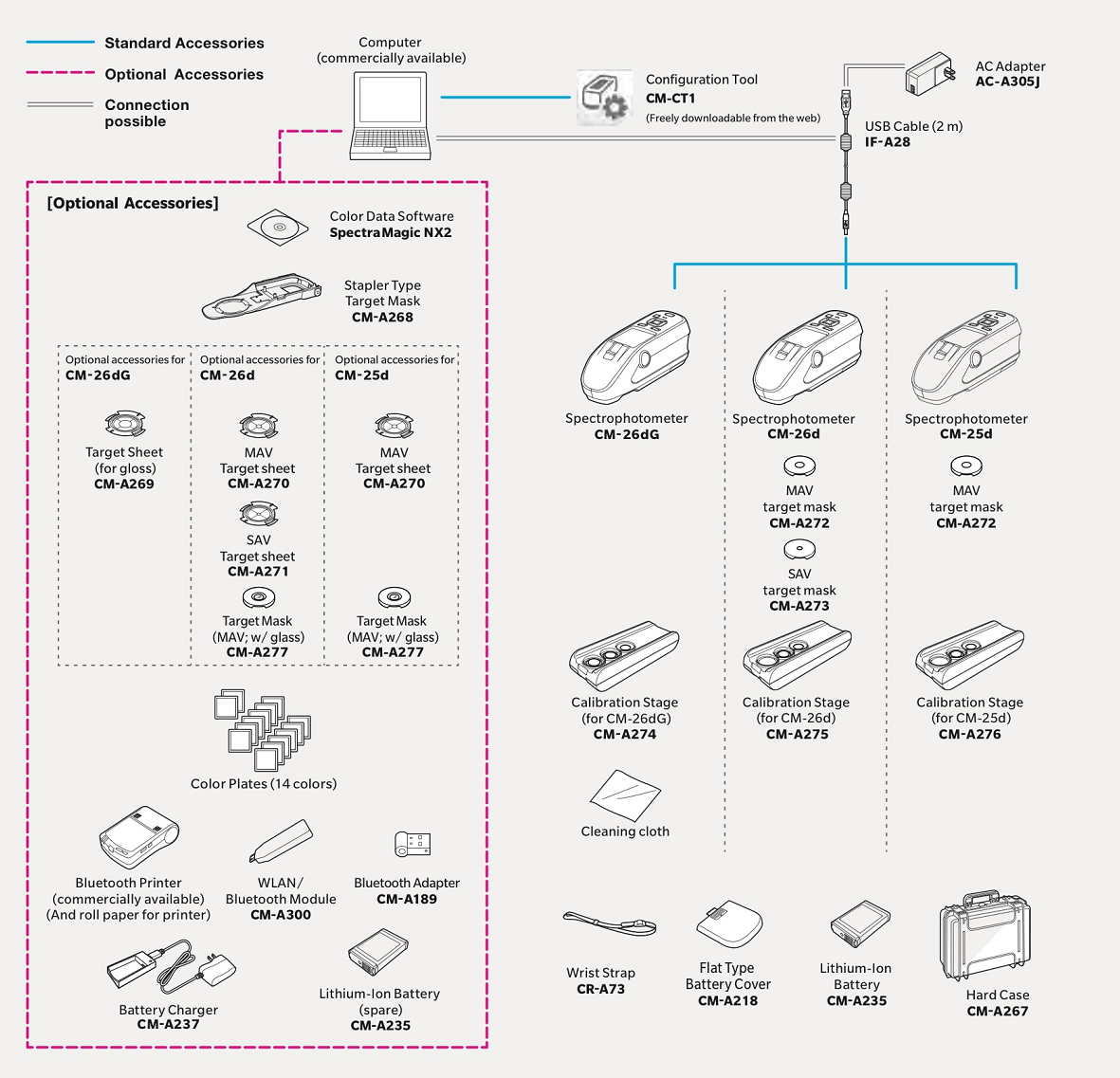

시스템도
05
주요사양
| 제품명 | CM-26dG | CM-26d | CM-25d | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 색채 | 조명 · 수광 광학계 | di: 8°, de: 8°(확산 조명 · 8° 방향 수광), SCI(정반사광 포함) / SCE(정반사광 제거) | |||||||||||
| 대응 규격 | DIN 5033 Teil7, JIS Z 8722 Condition "c", ISO7724/1, CIE No.15 | ||||||||||||
| 적분구 사이즈 | Φ54 mm | ||||||||||||
| 측정용 광원 | 펄스 제논(Xenon) 램프 x 2 | 펄스 제논(Xenon) 램프 x 1 | |||||||||||
| 수광 소자 | 듀얼 40 소자 실리콘 포토다이오드 어레이 | 듀얼 32소자 실리콘 포토 다이오드 어레이 | |||||||||||
| 분광 수단 | 평면 회절 격자 | ||||||||||||
| 측정 파장 범위 | 360 nm ~ 740 nm | 400 nm ~ 700 nm | |||||||||||
| 측정 파장 간격 | 10 nm | ||||||||||||
| 반치폭 | 약 10 nm | ||||||||||||
| 반사율 측정 범위 | 0~175%, 표시 분해능 : 0.01% | ||||||||||||
| 측정경/조명경 | 12 × 12.5 mm (원 + 타원) | MAV: Φ12 mm / SAV: Φ6 mm | MAV: Φ12 mm | ||||||||||
| MAV: Φ8 mm / SAV: Φ3 mm | MAV: Φ8 mm | ||||||||||||
| 반복성 | 표준 편차 ΔE*ab 0.02 이내 (백색 교정 후, 백색 교정판을 10초 간격으로 30회 측정했을 때) |
표준 편차 ΔE*ab 0.04 이내 | |||||||||||
| 기기간오차 | ΔE*ab 0.12 이내 (MAV, SCI, 마스터 바디 기준, BCRA 시리즈2 12색 측정시의 평균값) |
ΔE*ab 0.20 이내 | |||||||||||
| UV 조정 | UV 100% / UV 0% | ||||||||||||
| 관찰 조건 | 2°시야, 10°시야 | ||||||||||||
| 관찰 광원 | A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, 사용자 지정 광원 (2종류 광원의 동시 평가 가능) | ||||||||||||
| 표시 | 색채 값 / 그래프, 색차 값 / 그래프, 분광 그래프, OK / NG 표시, Pseudo color | ||||||||||||
| 표색계 / 표색치 | L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, 먼셀 (C) 및 각 색차(먼셀은 제외) | ||||||||||||
| 인덱스 | MI; WI (ASTM E313-73); YI (ASTM E313-73; ASTM D1925); ISO brightness (ISO 2470); WI/Tint (CIE); Strength; Opacity; Grey Scale; User index*1 | MI; WI (ASTM E313-73); YI (ASTM E313-73; ASTM D1925); ISO brightness (ISO 2470); WI/Tint (CIE); Strength; Opacity; Grey Scale; 8° Gloss; User index*1 | |||||||||||
| 색차값 | ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIE 2000), CMC (l: c), Hunter ΔE, DIN 99o | ||||||||||||
| 광택 | 측정 각도 | 60° | |||||||||||
| 대응 규격 | JIS Z8741 (MAV only), JIS K5600, ISO 2813, ISO 7668 (MAV only), ASTM D523-08, ASTM D2457-13, DIN 67530 | ||||||||||||
| 측정용 광원 | 백색 LED | ||||||||||||
| 수광 소자 | 실리콘 포토 다이오드 | ||||||||||||
| 광택 측정 범위 | 0-200 GU, 표시분해능 : 0.01 GU | ||||||||||||
| 측정경 | MAV : 10 × 7 mm, SAV : Φ3 mm | ||||||||||||
| 반복성 | 0 - 9.99 GU : 0.1 GU 이내 10 - 99.99 GU : 0.2 GU 이내 100 - 200 GU : 지시값의 0.2% (표준편차, 당사 측정 조건에 의함) | ||||||||||||
| 기기간 오차 | 0 - 9.99 GU : ± 0.2 GU 이내 10 - 99.99 GU : ± 0.5 GU 이내 (MAV, Konica minolta 마스터 바디 기준, 당사 측정 조건에 의함) |
||||||||||||
| 측정 시간 | 약 1초 (측정모드 : SCI + Gloss / SCE + Gloss) | 약 7초 (측정모드 : SCI / SCE) | *버튼을 누를 때부터 측정이 완료될 때 까지 | ||||||||||
| 최단 측정 가능 간격 | 약 2초 (측정모드 : SCI + Gloss / SCE + Gloss) | 약 1.5초 (측정모드 : SCI / SCE) | |||||||||||
| 측정 가능 횟수 | 측정모드 : SCI + Gloss / SCE + Gloss | 측정모드 : SCI / SCE | *약 3,000회/완충 (23℃에서 10초 간격으로 측정 시) *약 1,000회/완충 (Bluetooth® 통신 시, 23℃에서 10초 간격으로 측정 시) |
||||||||||
| 뷰 파인더 기능 | 가능 (White LED 조명) | 인터페이스 | USB 2.0 Bluetooth (별매) | ||||||||||
| 표시 디스플레이 | 2.7인치 TFT 컬러 LCD | 저장 데이터 수 | 기준색 데이터 : 1000 ; 샘플 데이터 : 5100 | ||||||||||
| 전원 | 전용 리튬 이온 배터리 (분리형), AC 어댑터 USB 버스 파워 (전용 리튬 이온 배터리 장착 요함) |
충전 시간 | 약 6시간, 완전 방전 시 | ||||||||||
| 사용 온습도 범위 | 5~40℃, 상대습도 80% 이하(35℃ 시) | 보관 온습도 범위 | 0~45℃, 상대습도 80% 이하(35℃ 시) | ||||||||||
| 크기 | 81(W) × 229(L) × 93(H) mm | ||||||||||||
| 중량 | 약 660g (배터리 포함) | 약 630g (배터리 포함) | 약 620g (배터리 포함) | ||||||||||
※ 본 홈페이지에 기재된 내용, 사양 및 외관은 사정에 의해 예고 없이 변경될 수 있습니다.
