실제 차량 측정시에 위력을 발휘하는 「멀티 앵글」 모델

카탈로그 매뉴얼 소프트웨어 제품문의

제품개요

본 계측기는 자동차 외장 측정 시 매우 뛰어난 성능을 발휘하는 6각도 멀티 앵글 분광측색계 모델입니다. 곡면이나 작은 샘플도 정밀하고 간단하게 측정할 수 있습니다.

주요용도

자동차 외장, 메탈릭·펄 도장 등

제품특징

방향 조명, 6방향 수광하는 조명 수광 광학계

기존의 3각도에서 6각도의 광학계로 개선하고, 「Double Path」 광학계를 채용해, 반경 300mm 정도로 곡률이 강한 부품도 안정적으로 측정할 수 있습니다. 조명：45° 수광：-15°, 15°, 25°, 45°, 75°, 110°

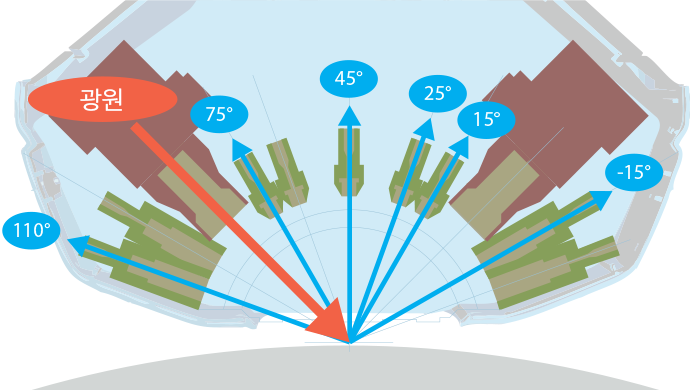

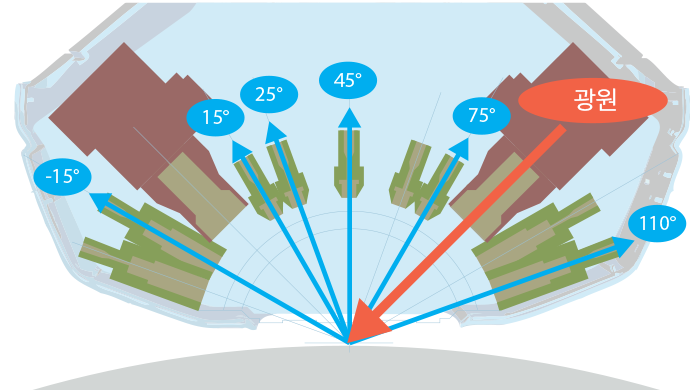

Double Path 광학계
계측기의 중심축에 대해서 대칭으로 배열된 두 가지 조명 · 수광계 「Double Path 광학계」의 채용으로, 측정 시 계측기가 기울어진 경우에도 안정적인 데이터를 측정할 수 있습니다. (사이드 미러 및 R300 정도로 곡률이 강한 측정대상물도 안정적으로 측정 가능)

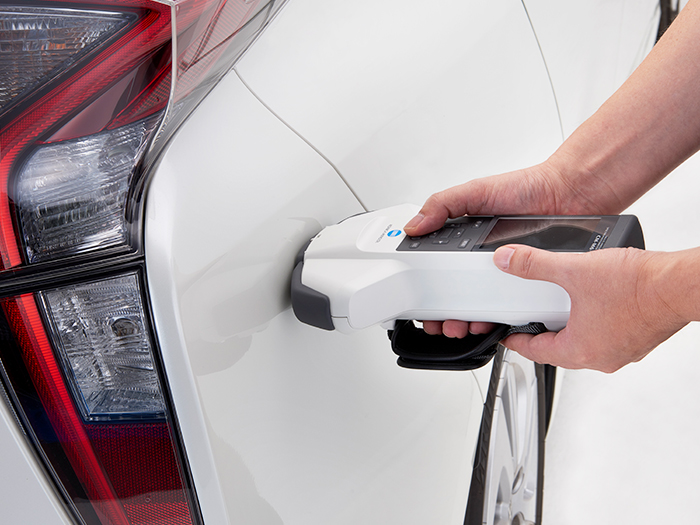

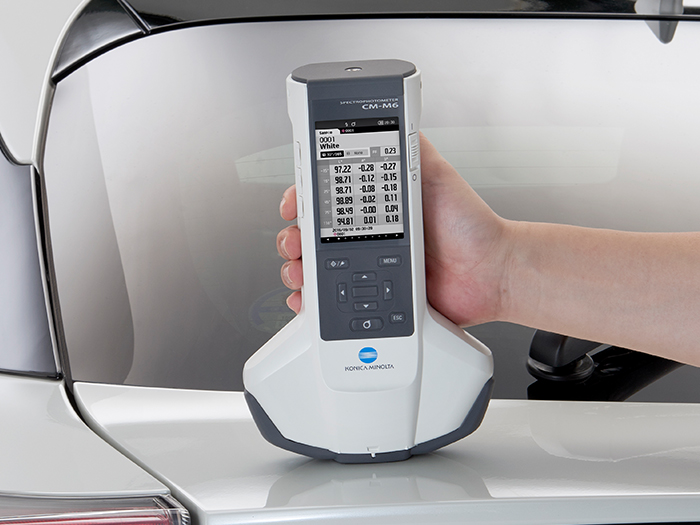

뛰어난 조작성을 실현

높은 정밀도를 유지하면서, 소형 · 경량화하였습니다. 중량은 1.1kg이며, 수직 형태이므로, 한 손으로도 안정적인 데이터를 측정할 수 있습니다. 또한, 자동차 외장 측정 시, 측정 위치를 확인하기 쉬운 형태를 가지고 있습니다. 게다가, 낙하방지책(Hand Strap)과 손상방지책(고무 커버)을 채용하여, 측정 현장에서의 유용성을 추구하고 있습니다.

소면적 측정 가능

측정경이 Φ6mm이므로, 이제까지 불가능했던 소형 부품도 측정할 수 있습니다.

※ 접촉부의 간격이 길이 20mm이므로, 이보다 작은 시료를 측정하는 경우에는, 일정한 안정성을 유지할 수 없는 경우가 있습니다.

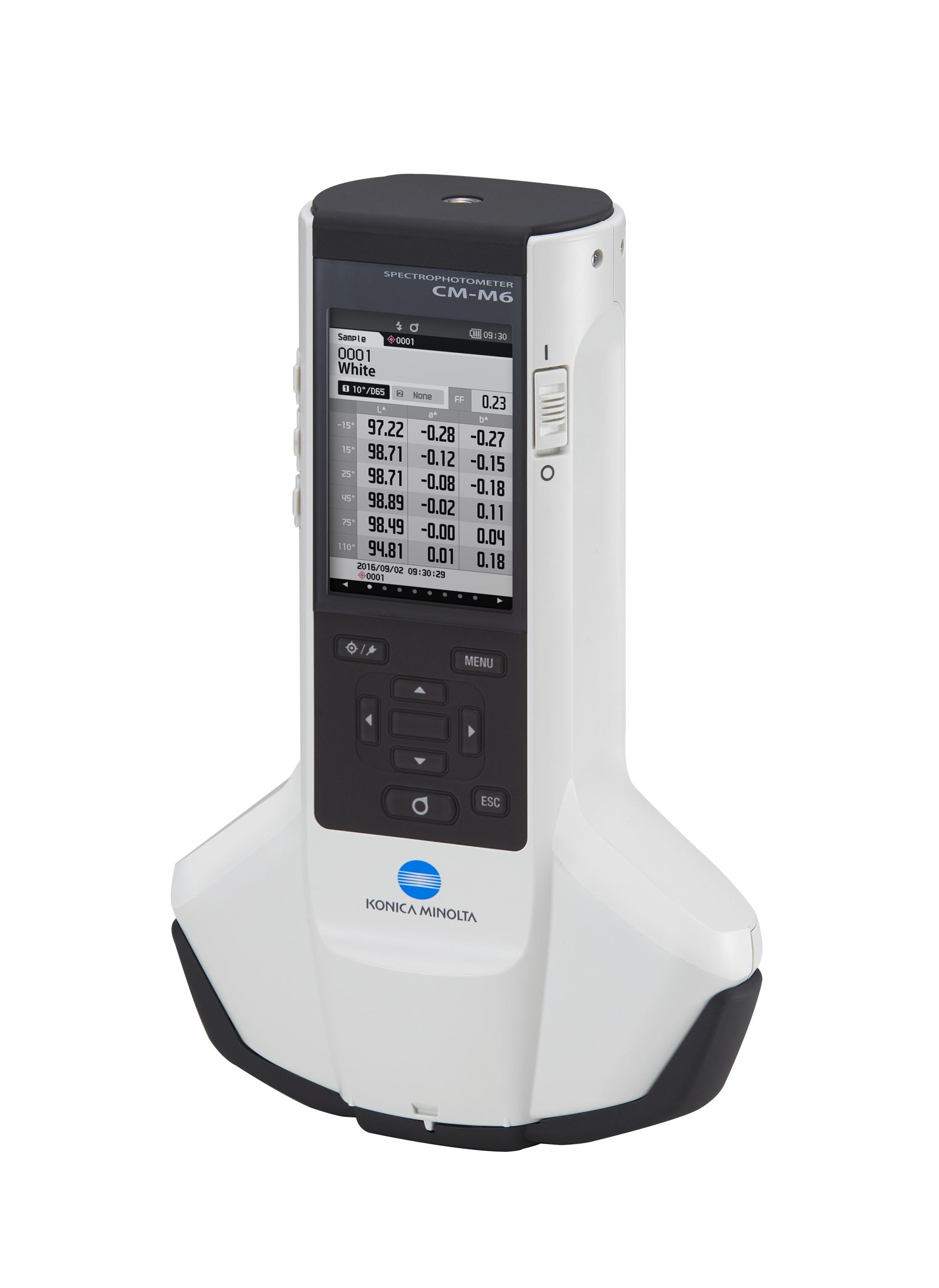

컬러 LCD 화면

본체 표시부에는 3.5인치 컬러 LCD를 탑재하였습니다. 시인성이 뛰어난 GUI를 사용하여 조작성이 우수합니다.

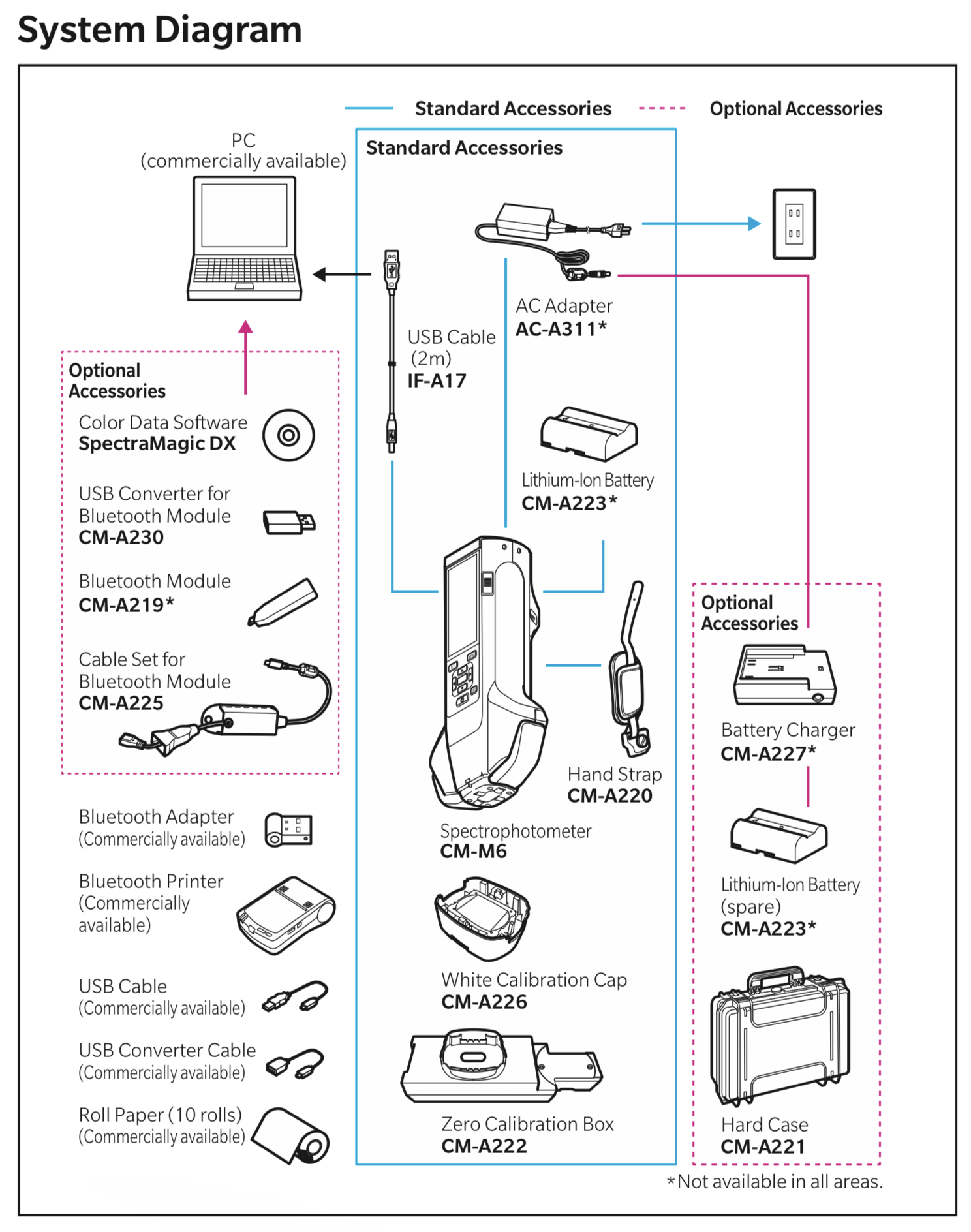

시스템도

주요사양

제품명	CM-M6
조명 · 수광 광학계	1방향 조명 / 6방향 수광 (Double-path optical system) 조명 : 45° 수광 : -15°, 15°, 25°, 45°, 75°, 110° Aspecular Viewing
수광 소자	듀얼 40소자 실리콘 포토 다이오드 어레이	분광 수단	연속 간섭 필터
측정 파장 범위	400 - 700 nm	측정 파장 간격	10 nm
반사율 측정 범위	6 각도 : 0 - 600% \| 출력/표시 해상도 : 0.01%	측정용 광원	High-CRI White LED
측정 시간	약 4.5초	최단 측정 가능 간격	약 5초
측정 가능 횟수	약 1,500회/완충 (23°C 에서 10초 간격으로 측정시)
측정경 / 조명경	약 Ø6 mm / Ø12 mm
반복성	색채값 : 표준 편차 ΔE*ab 0.05 이내 (백색 교정후, 백색 교정판을 10초 간격으로 30회 측정했을 때)
기기간오차	ΔE*ab 0.2 이내 (마스터 바디 기준, BCRA 시리즈2 12색 측정시의 평균값)
관찰 조건	2°시야, 10°시야	광원	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12 (2 종류의 광원에서 동시 평가 가능)
표시	색채 값 / 그래프, 색차 값 / 그래프, OK / NG 표시	그외 표시	MI, FF 값 (Flop value)
색채값	Lab, LCh
색차값	ΔEab (CIE1976), Δ(Lab), Δ(LCH), ΔE94 (CIE1994), ΔE00 (CIE 2000), CMC (l: c), Hunter ΔE (DIN 6175)
저장 데이터수	기준색 데이터 : 200 \| 샘플 데이터 : 800
디스플레이	3.5 인치 TFT 컬러 LCD	인터페이스	USB 2.0, Bluetooth® (별매)
전원	충전용 리튬 이온 배터리, 전용 AC 어댑터	충전 시간	약 5 시간, 완전 방전 시
사용 온습도 범위	0~40°C, 상대습도 80% 이하(35°C 시)	보관 온습도 범위	-20~45°C, 상대습도 80% 이하(35°C 시)
크기	152(W) × 81(D) × 239(H) mm	중량	1.1Kg
